Видеокарта Nvidia Quadro K620 — аналог GeForce GTX 745 для рабочих станций

В статье «Nvidia GeForce GTX 745 — потуги младшей видеокарты на архитектуре Maxwell в майнинге» рассматривались некоторые особенности low-end графического адаптера с чипом GM107-220-A2, являющегося самым слабым GPU на архитектуре Maxwell.

В линейке профессиональных видеокарт Nvidia есть очень похожая видеокарта — модель Quadro K620 с GPU GM107-850-A2. У нее схожие технические характеристики, в чем-то уступающие GeForce GTX 745, а в чем то ее обгоняющие:

  • также используется VRAM DDR3-типа, работающая по 128-битной шине, но вдвое меньшего объема 2 GB против четырех;
  • установлен GPU с другой маркировкой, с тем же количеством вычислительных ядер, который изначально работает на большей частоте и с меньшим потреблением;
  • обычно на видеокартах серии Nvidia Quadro применяется более слабая система охлаждения, чем у линейки GeForce.

Расмотрим возможности Nvidia Quadro K620 с точки зрения пригодности для майнинга в современных условиях.

Технические особенности видеокарт Nvidia Quadro K620

Технические характеристики графического адаптера Nvidia Quadro K620 (в сравнении с GeForce GTX 745):

  • Дата начала производства — 22.07.2014 (18.02.2014);
  • Графический процессор — GM107-850-A2 (GM107-220-A2);
  • Архитектура — Maxwell;
  • Технический процесс, нм — 28;
  • Количество транзисторов, млрд — 1.87;
  • Площадь кристалла, mm² — 148;
  • Количество стриминговых мультипроцессоров (SM Count) — 3;
  • Количество шейдерных ядер (Shading Units) — 384;
  • Количество блоков TMU/ROP — 24/16;
  • Частота работы GPU, МГц — 1058-1124 (1033);
  • Производительность FP32, TFLOPS — 863.2 (793.3);
  • Производительность FP64, GFLOPS — 27 (24.79 );
  • Объем видеопамяти, GB — 2 (4);
  • Тип видеопамяти — (DDR3);
  • Тактовая частота памяти, МГц/эффективная частота, Gbps — 900/1.8;
  • Разрядность шины памяти, бит — 128;
  • Кеш L2/L3, MB — 2/-;
  • Полоса пропускания памяти, GB/s — (28.8);
  • Поддержка CUDA/OPENCL — 5.0/3.0;
  • Теоретический хешрейт на алгоритме Ethash, MH/s (согласно производительности VRAM) — 3.6;
  • Потребление (TDP), ватт — 45 (55);
  • Теоретическая энергоэффективность, MH/s на ватт — 0.08 (0.07).

Как видно из сравнительных технических характеристик, видеокарта Nvidia Quadro K620 из коробки имеет на 9% большую вычислительную производительность, чем GeForce GTX 745, хотя обладает вдвое меньшим объемом VRAM.

Учитывая непригодность обеих видеокарт для майнинга на ethash и других памятезависимых алгоритмах (из-за использования медленной DDR3-памяти), Nvidia Quadro K620 будет работать значительно лучше на подходящих algo, например, cn_gpu или equihash 144.

Информация о видеокарте Nvidia Quadro K620 по данным программы GPU-Z:

Информация о поддержке технологии CUDA видеокартой Nvidia Quadro K620

Особенности элементной базы видеокарт Nvidia Quadro K620

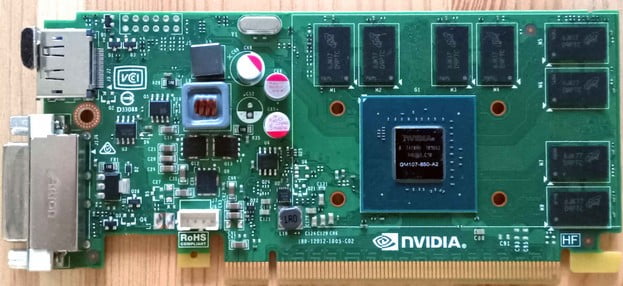

Передняя часть платы Nvidia Quadro K620 производства Dell:

Задняя часть платы Nvidia Quadro K620 производства Dell:

Силовые транзисторы 4C06N (Q12, Q13), 4C10N (Q9) и однофазный ШИМ-контроллер RT8120A (элемент U4) видеокарты Nvidia Quadro K620:

D:\Nvidia Quadro K620\IMG_20220705_203808_980.jpg

Типовая схема включения RT8120A:

RT8120A

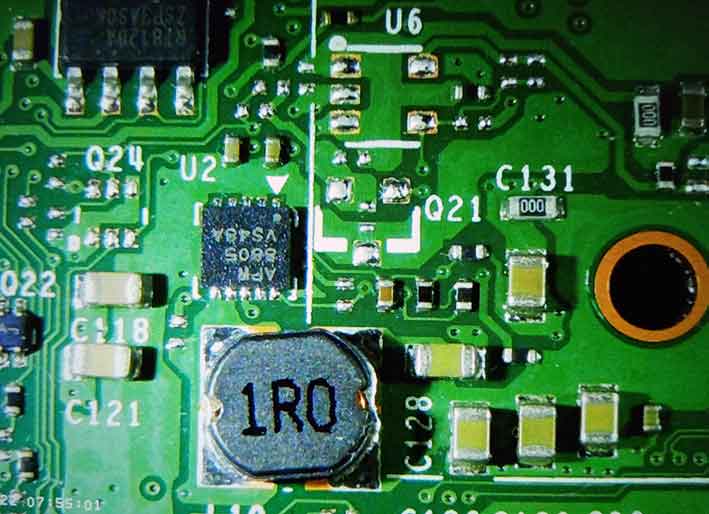

Понижающий преобразователь APW8805:

D:\Nvidia Quadro K620\IMG_20220705_204110_473.jpg

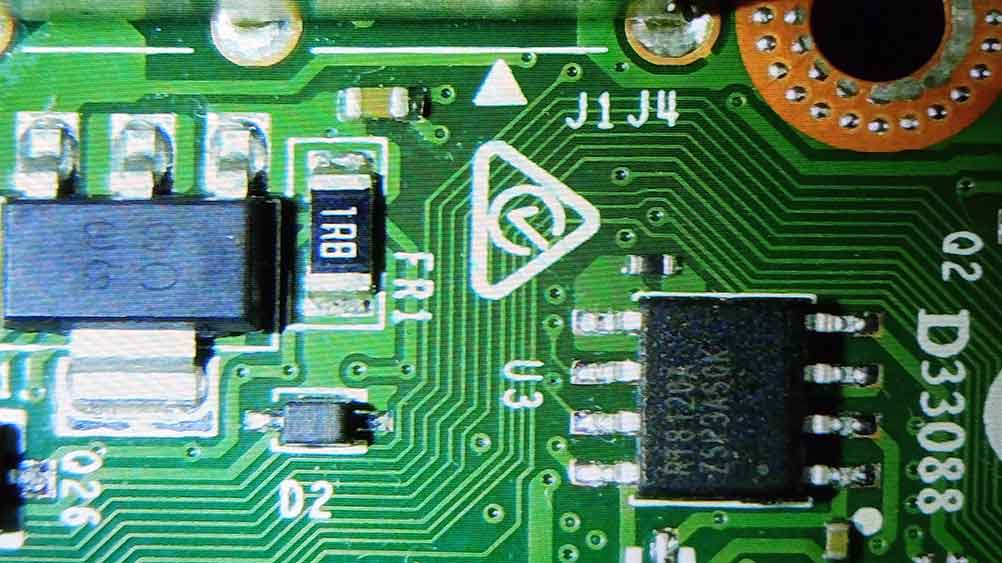

Еще один ШИМ-контроллер RT8120A, расположенный ближе к памяти (элемент U3):

D:\Nvidia Quadro K620\IMG_20220705_204247_609.jpg

Элемент Q5, сдвоенный N-канальный транзистор EMB17A03V (30V, 10A) производства Excelliance MOS:

D:\Nvidia Quadro K620\IMG_20220705_204021_673.jpg

На плате Nvidia Quadro K620 производства Dell (Device Id 10DE 13BB, плата 10DE 1098) используется микросхема Flash BIOS MX25L2006E (Uпит=3.3В, емкость 2M-BIT), в которую залит BIOS версии 82.07.7A.00.1A от 17.06.2015. Чип расположен на задней стороне платы, что значительно облегчает работу с ним.

gDDR3L память MT41K128M16JT-107G с маркировкой D9PTC видеокарты Nvidia Quadro K620 производства Micron:

D:\Nvidia Quadro K620\IMG_20220705_204045_357.jpg

Контроллер питания APL3516A (элемент U506), расположенный с обратной стороны платы:

D:\Nvidia Quadro K620\IMG_20220705_204141_255.jpg

Охлаждение видеокарты очень примитивное, с трудом обеспечивается отвод тепла от GPU. Такой же радиатор и вентилятор стоят на Nvidia Quadro 600 и Nvidia Quadro K600.

Транзисторы фаз питания не охлаждаются ничем. В случае интенсивного использования этой видеокарты, например, для майнинга, желательно наклеить радиатор на Mosfet-ы.

Частой причиной выхода из строя видеокарт и других радиоэлектронных устройств с SMD-компонентами является их сбитие с платы.

Участки плат неисправной (слева) и исправной (справа) видеокарт Nvidia Quadro K620:

На приведенном в качестве примера слева изображении сбит развязывающий 0402-конденсатор по первой линии PCI-E на 0.22uF и резистор-нулевик, выполняющий роль перемычки вместо элемента U507.

Из-за обрыва резистора на видеокарту с контакта А11 не подавался сигнал PEX Reset(Power Good) номиналом +3.3V, из-за чего она не запускалась даже после возвращения на место развязывающего конденсатора по линии HSIp (0) или PERP0 (контакт A16, дифференциальная пара, обеспечивающая прием данных от материнской платы/райзера).

Майнинг на видеокарте Nvidia Quadro K620

При использовании компьютера с Nvidia Quadro K620 в Linux с включенным графическим окружением (xubuntu 18.04, ядро 5.4.0-121-generic, драйвер 515.48.07, CUDA 11.7) доступно примерно 1750-1800 GB VRAM (к видеокарте подключен монитор):

Это не так много, но позволяет запустить майнинг на довольно большом количестве алгоритмов.

Пример командной строки (батника) для запуска майнинга на алгоритме cn_gpu на zergpool с реферальным кодом, обеспечивающим минус 40%от комиссии пула (майнинг с переводом монет в LTC):

CryptoDredge -a cngpu -o stratum+tcp://cryptonight_gpu.mine.zergpool.com:4445 -u wallet -p c=LTC,worker,refcode=81de238596774683dd427a9d57bae6af -no-crashreport --no-color --temperature-limit 65 --temperature-start 50 --pstate=0 --device 0 --intensity 5 --api-type off

Хешрейт видеокарты Nvidia Quadro K620 при PoW-майнинге криптовалют:

  • allium — 2.8 MH/s (ccminer 2.3);
  • argon2dyn — 12 Kh/s (cryptodredge 0.25.1);
  • argon2d4096 — 0.2 Kh/s (cryptodredge 0.25.1);
  • blake2s — 470 MH/s (ccminer 2.3);
  • c11 — 1.7 MH/s (ccminer 2.3);
  • cryptonight_gpu — 165 h/s (cryptodredge 0.25.1);
  • cryptonight_upx/2 (UPX) — 3.85 kh/s (cryptodredge 0.25.1);
  • cryptonight_haven — 86 h/s (cryptodredge 0.25.1);
  • CryptoNightR — 107 h/s (xmrig 6.16.2);
  • curvehash — 130 kh/s (WildRig 0.32);
  • ethash (DAG до 2 GB) — 2 MH/s (PhoenixMiner 5.7b);
  • equihash144.5 — 5 sol/s (miniZ v1.8y3);
  • equihash192.7 — 2.8 sol/s (miniZ v1.8y3, для запуска необходимо выключить графическую оболочку, иначе не хватает памяти);
  • kawpow — 1.3-1.4 MHs (gminer 3.05);
  • keccack — 97-100 MHs (ccminer 2.3);
  • hmq1725 — 1.33 Kh/s (cryptodredge 0.25.1);
  • lyra2v2 — 3.8-3.9 MH/s (ccminer 2.3);
  • lyra2z — 212 Kh/s (cryptodredge 0.25.1);
  • megamec — 708 Kh/s (T-Rex NVIDIA GPU miner v0.19.1);
  • neoscrypt — 142 Kh/s (cryptodredge 0.25.1);
  • neoscrypt-xaya — 100 Kh/s (ccminer 2.3);
  • qubit — 2 MH/s (ccminer 2.3);
  • scrypt — 98 Kh/s (ccminer 2.3);
  • sha256csm — 110 MH/s (cryptodredge 0.25.1);
  • sha256d (Bitcoin) — 115 MH/s (ccminer 2.3);
  • skein — 46 MH/s (ccminer 2.3);
  • skein2 – 41 MH/s (ccminer 2.3);
  • sonoa – 178 Kh/s (ccminer 2.3);
  • tribus — 10.6 MH/s (cryptodredge 0.25.1);
  • verthash — 55 Kh/s (VerthashMiner 0.7.2);
  • x11 — 1.6 MH/s (ccminer 2.3);
  • x16r — 1.7 MH/s (cryptodredge 0.25.1);
  • x16rv2 — 2.1 MH/s (cryptodredge 0.25.1);
  • x16s — 2.1 MH/s (cryptodredge 0.25.1);
  • x17 — 2.07 MH/s (cryptodredge 0.25.1);
  • x21s — 1.4 MH/s (cryptodredge 0.25.1).
