Майнинг на раритетной видеокарте Nvidia Quadro 600 в современных условиях

Профессиональные офисные видеокарты Nvidia Quadro 600 (без буквы K) лишь немного младше биткоина, поэтому не могут серьезно рассматриваться в 2022 году как карты для майнинга.

Тем не менее они обладают (хотя и скромными) вычислительными возможностями (Compute Capability 2.1) благодаря наличию двух стриминговых процессоров.

Вызывает интерес, можно ли запустить майнинг на видеокарте 12-летней давности, и какой хешрейт она может показать при этом.

Подобная проблематика уже рассматривалась в статье «Возможен ли майнинг на «антикварной» ноутбучной видеокарте? Попытка поставить в строй AMD Radeon HD 7650A«. Мучения с этой картой показали бесперспективность попыток заставить ее майнить. Насколько достойно выглядит Nvidia Quadro 600, которая является ровесницей HD 7650A?

Основные технические характеристики видеокарт Nvidia Quadro 600

Технические характеристики видеокарт Nvidia Quadro 600 (в сравнении с AMD Radeon HD 7450 1 GB):

  • Дата выпуска — 13.12.2010 (05.01.2012);
  • Графический процессор — GF108-876-A1 (Caimour);
  • Архитектура — Fermi (TeraScale2);
  • Технический процесс, нм — 40 (40);
  • Количество транзисторов, млрд. —0.585 (0.37);
  • Площадь кристалла, mm² — 116 (67);
  • Количество ядер (Shading Units) — 96 (160);
  • Количество стриминговых процессоров (SM Count/Compute Units) — 2 (2);
  • Количество блоков TMU/ROP — 16/8 (8/4);
  • Частота работы GPU, МГц — 640 (750);
  • Производительность FP32, TFLOPS — 0.25 (0.24);
  • Производительность FP64, GFLOPS — 20.5 (?);
  • Объем видеопамяти, GB — 1;
  • Тип видеопамяти — DDR3 (GDDR3);
  • Тактовая частота памяти, МГц/эффективная частота, Gbps — 0.8/1.6;
  • Разрядность шины памяти, бит — 128 (64);
  • Кеш L2/L3, MB — 0.256/0 (0.128/0);
  • Полоса пропускания памяти, GB/s — 25.6 (12.8);
  • Поддержка CUDA/OPENCL — 2.1/1.1 (-/1.2);
  • TDP, ватт — 40 (18);

Как видно из сравнительных характеристик, по вычислительной мощности Quadro 600 лучше, чем Radeon HD 7450, в особенности при операциях, значительно задействующих память (благодаря 128-битной шине). Не смотря на это, учитывая слабую производительность GDDR3-й памяти и GPU, Quadro 600 мало подходит для майнинга.

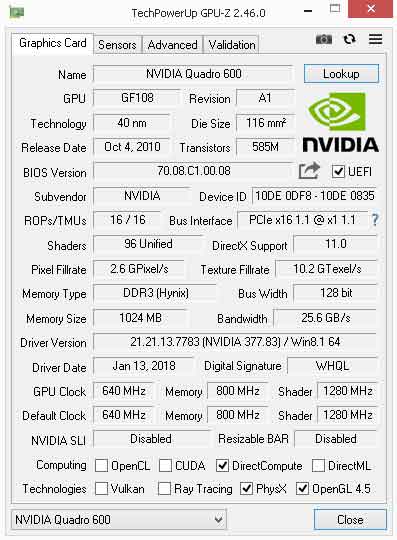

Техническая информация по видеокарте Quadro 600:


Особенности элементной базы видеокарт Nvidia Quadro 600 на примере модели от фирмы PNY

Видеокарта PNY Quadro 600 (Device Id 0DF8) не отличается большой мощностью, поэтому содержит мало электронных компонентов и слабенькую, хотя и активную систему охлаждения.

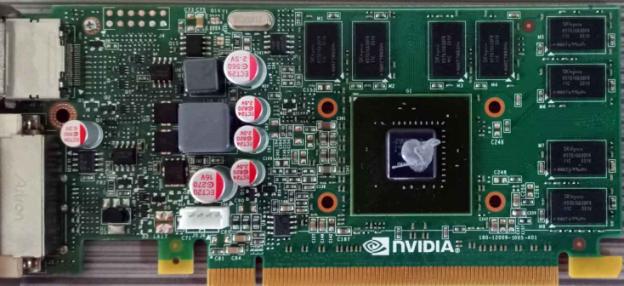

Передняя часть платы PNY Quadro 600:

C:\Users\34\Desktop\quadro 600\Camera\IMG_20220623_090057_143.jpg

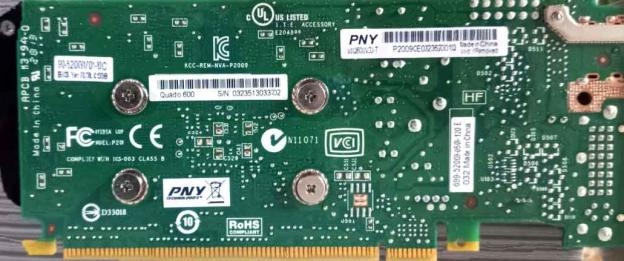

Задняя часть платы PNY Quadro 600:

C:\Users\34\Desktop\quadro 600\Camera\IMG_20220623_090448_380.jpg

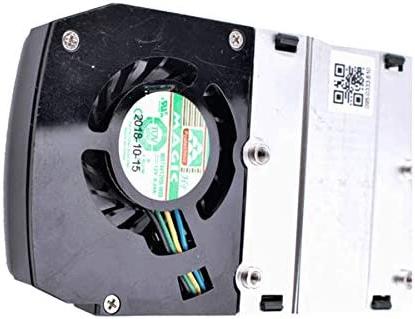

Обдувом скромного алюминиевого радиатора видеокарты занимается вентилятор MBT4412HB-W09 (12 V, 0.24 A) производства PROTECHNIC с четырехпиновым коннектором:

Вычислительные операции производит GPU GF108-876-A1:

C:\Users\34\Desktop\quadro 600\Camera\IMG_20220623_002910_149.jpg

Аналогичные GPU (вариант GF108-400-A1) устанавливались на видеокартах Nvidia GeForce GT430/440, GT620/GT630 и других.

VRAM собрана восемью микросхемами DDR3-памяти SK Hynix H5TQ1G63DFR-11C:

C:\Users\34\Desktop\quadro 600\Camera\IMG_20220623_002754_467.jpg

Эта память по datasheet может работать на частоте 900MHz (1.8Gbps):

что на 12.5%больше значения, зашитого в BIOS:

Это недоразумение, ухудшающее производительность, можно исправить с помощью редактирования BIOS, либо гнать карту с помощью MSI Afternurner или другой программы.

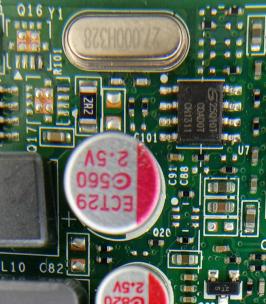

BIOS видеокарты хранится в микросхеме 25Q10T от GIGADEVICE (3.3 V), находящейся на передней части платы, возле кварца на 27 MHz:

Расположение микросхемы BIOS выбрано крайне неудачно, к тому же работать с ней мешает электролитический конденсатор.

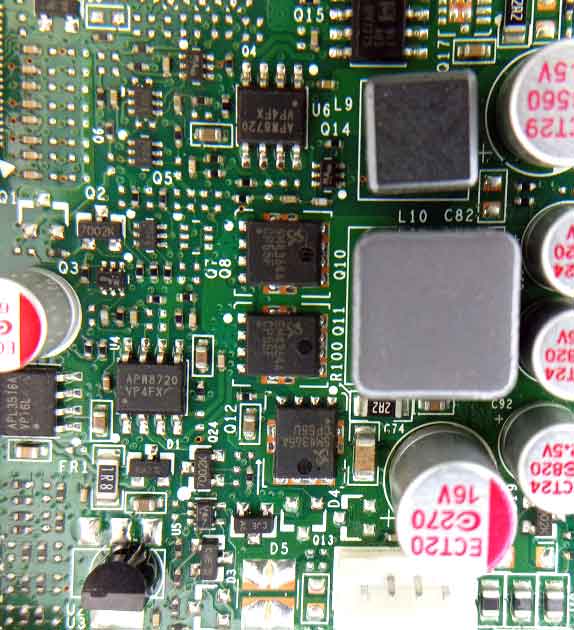

Питание видеокарты обеспечивается двумя транзисторами SM4364A и одним SM4365A, а также двумя ШИМ-контроллерами APW8720:

C:\Users\34\Desktop\quadro 600\Camera\IMG_20220623_085959_630.jpg

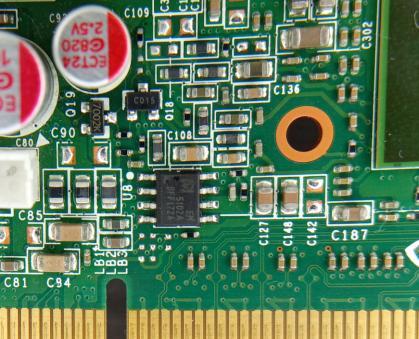

Интересной особенностью видеокарт PNY Quadro 600 является расположение развязочных конденсаторов по линиям PCI-E на лицевой стороне платы:

Хешрейт видеокарты Nvidia Quadro 600 при майнинге

Видеокарта Nvidia Quadro 600 может майнить на очень ограниченном количестве алгоритмов, выдавая небольшой хешрейт.

Чтобы заставить ее это делать, нужно приложить немало усилий, так как большинство современных майнеров не поддерживают работу с видеокартами, обладающими Compute Capability устаревшей версии 2.1.

При попытке запуска казалось бы совместимого майнера появляется ошибка типа:

Your system does not support CUDA 9.2 API!

Простая установка драйверов (377.83 — последняя поддерживаемая версия на сайте Nvidia) в Windows 8.1 «из коробки» не обеспечивает CUDA-функционала:

Чтобы система получила доступ к этому функционалу, нужно установить CUDA SDK 8.0, который поддерживает версии Compute Capability 2.0 — 6.x (архитектуры Fermi, Kepler, Maxwell, Pascal).

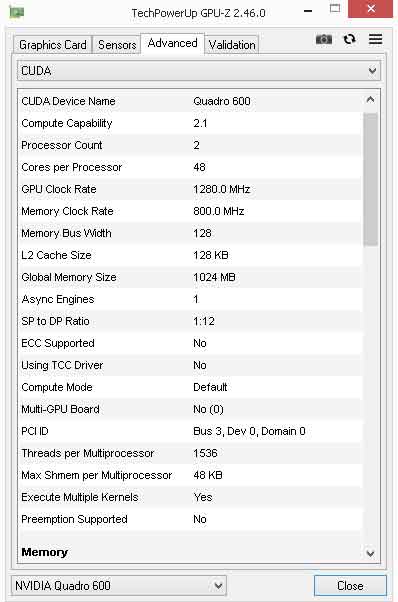

Благодаря этому операционная система стала видеть устройство, обладающее вычислительными возможностями:


У видеокарты достаточно хорошо гонится как память (+100 и выше от заводских 800 MHz, так как 900 MHz является штатной частотой микросхем памяти H5TQ1G63DFR-11C), так и ядро (+170 и больше, некоторые GPU серии GF108 штатно работают на частоте 810 MHz и выше).

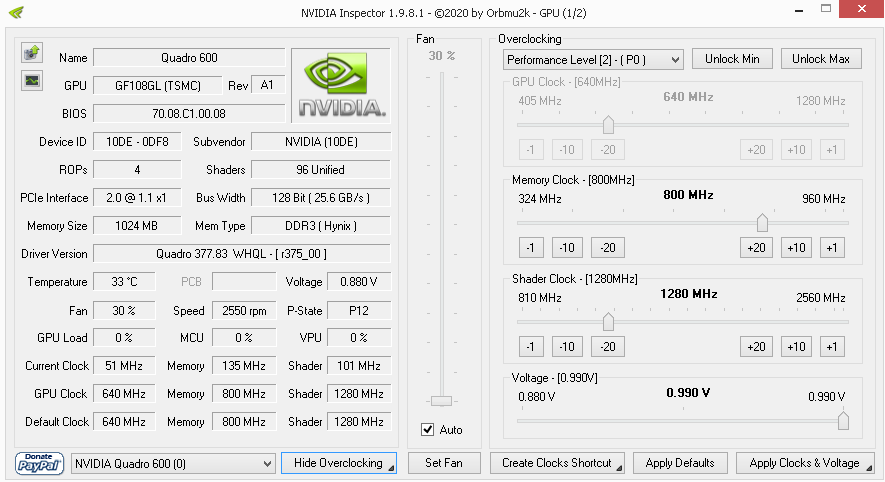

Разгон можно делать в nvidia inspector:

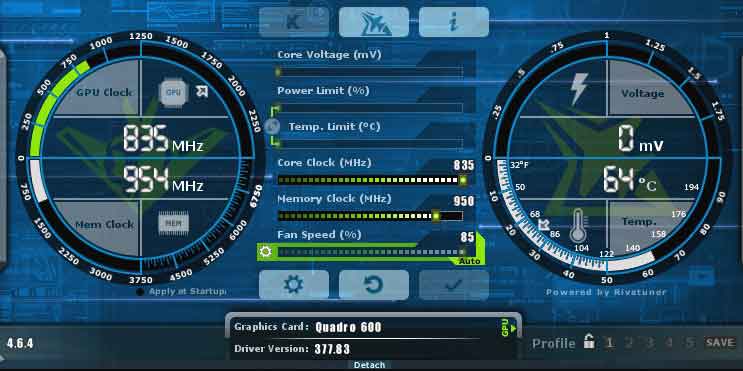

или MSI Afterburner:


После установки максимального разгона, видеокарта Nvidia Quadro 600 демонстрирует следующий «ошеломительный хешрейт» (настройки разгона показаны в MSI Afterburner на картинке выше):

  • blake2s – 134-137 Mh/s (ccminer 2.2-tpruvot);
  • c11 – 320 Kh/s (ccminer 2.2-tpruvot);
  • cryptonight_upx/2 (UPX) – 0.16 kh/s (xmrig 6.17.0);

  • cryptonight_haven (BLOC, XHV) — 36 h/s (xmrig 6.17.0);
  • equihash (ZEC) — 6.5 sol/s (EWBF);
  • keccack — 7.6 Kh/s (ccminer 2.2-tpruvot);
  • hmq1725 — 98 Kh/s (ccminer 2.2-tpruvot);
  • lyra2v2 — 400 Kh/s (ccminer 2.2-tpruvot);
  • lyra2z — 15.5 Kh/s (ccminer 2.2-tpruvot);
  • scrypt — 30-32 Kh/s (ccminer 2.2-tpruvot);
  • skein — 10.1 Mh/s (ccminer 2.2-tpruvot);
  • skein2 – 9.1-9.2 Mh/s (ccminer 2.2-tpruvot);
  • x11 — 322 Kh/s (ccminer 2.2-tpruvot);
  • x17 — 213 Kh/s (ccminer 2.2 tpruvot);
  • ethash/etchash — майнить невозможно из-за ограниченного объема памяти (минимальный DAG = 1 GB);
  • verthash — запустить майнинг не получится из-за недостаточного объема памяти (должно быть больше 2 GB).

Майнинг на видеокарте Nvidia Quadro 600 на алгоритме cn_haven в программе xmrig 6.17.0 (Windows 8.1), хешрейт — 36-37 H/s:

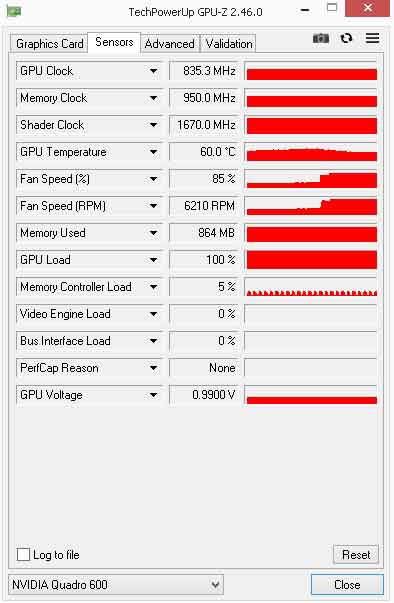

Показатели потребления и загрузки видеокарты Nvidia Quadro 600 при майнинге на алгоритме cn_haven:

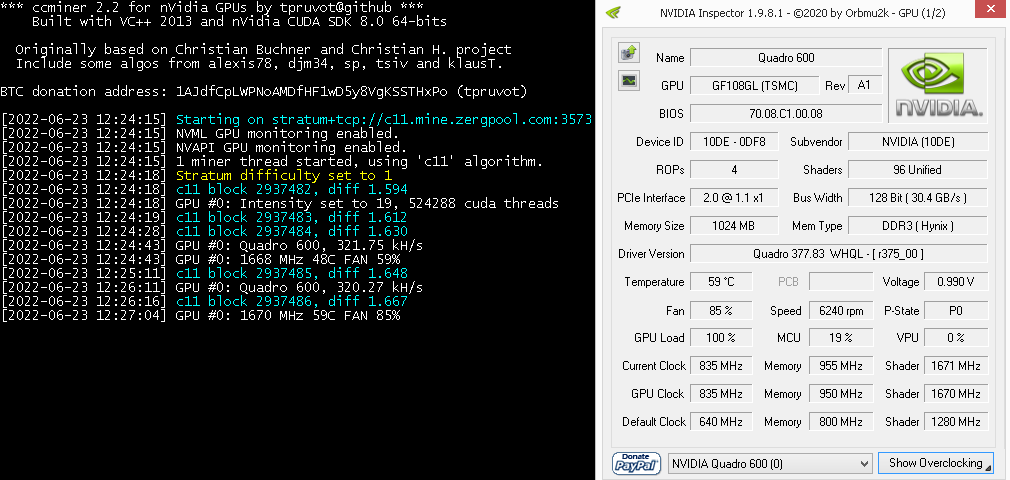

Майнинг на видеокарте Nvidia Quadro 600 на алгоритме с11 (ccMiner 2.2-tpruvot):

Как видно из приведенных результатов, видеокарта Nvidia Quadro 600 может майнить даже в 2022 году. Правда, при этом она добывает, в основном, счет на электричество…
