Об увеличении производительности видеокарт с помощью опции Resizable BAR/Smart Access Memory

Профессиональные видеокарты Nvidia, а также модели серии RTX3000 имеют функцию расширения размера регистра (Resizable BAR), теоретически увеличивающую производительность при проведении вычислительных операций с большими массивами данных, а также в играх. Современные видеокарты AMD поддерживают аналогичную технологию, называемую Smart Access Memory.

Для бесплатного увеличения производительности видеосистемы на компьютере стоит разобраться, что такое Resizable BAR и как включить этот параметр для получения дополнительных хешей/FPS.

Что такое Resizable BAR?

Возможность использования опции Resizable BAR появилась в 2008 году в стандарте PCI-E 2.0.

Для справки:

Спецификации PCI-E разрабатывает консорциум PCI Special Interest Group (PCI SIG), в который входят компании Intel, AMD, Nvidia, Microsoft, IBM, Sun Microsystems, HP, Broadcom и Agilent Technologies. Каждая из этих компаний по разному реализует поддержку возможностей, открывающихся при использовании Resizable BAR.

В устройствах AMD работа с Resizable BAR реализуется с помощью технологии Smart Access Memory (SAM). В некоторых конфигурациях включение SAM-технологии не увеличивает производительности системы, поэтому в большинстве случаев она отключена. Для новейших видеокарт серии AMD RX 6xxx поддержка этой технологии включена по умолчанию.

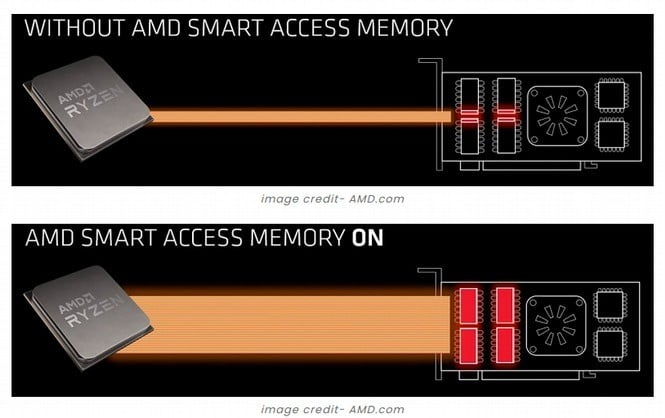

Иллюстрация выигрыша от использования опции Resizable BAR (Smart Access Memory) для видеокарт AMD:

У Nvidia функция расширения размера регистра раньше была доступна только на профессиональных видеокартах, например, Nvidia Tesla K40. Начиная с моделей Nvidia серии GeForce RTX 3000 опция Resizable BAR стала доступна и владельцам обычных видеокарт.Опция Resizable BAR расширяет доступные возможности работы устройств по шине PCI-Express. Это параметр, позволяющий оптимизировать порядок работы с BAR (Base Address Register) — базовыми адресами (регистрами) памяти или PCI I/O-диапазона.

За счет использования Resizable BAR появляется возможность одновременной работы центрального процессора с фрагментами памяти VRAM размером более 256MB, что увеличивает производительность приложений, работающих с большими массивами данных. Включение опции Resizable BAR позволяет ускорить обмен данными по шине PCI-E между аппаратным обеспечением и системными программами за счет оптимизации использования ограниченных ресурсов — памяти устройства и/или адресов шины ввода-вывода.

Неэффективное использование ресурсов может значительно уменьшить производительность видеокарт при вычислениях. На практике это проявляется в заниженном хешрейте при майнинге в сравнении с расчетным. Например, при тестировании видеоускорителя Nvidia Tesla K40 на алгоритме Ethash был получен хешрейт, равный единицам mh/s, хотя DAG генерировался со скоростью 275 MB/s, что соответствует 34 mh/s.

Как работает опция Resizable BAR?

Порядок работы с функцией Resizable BAR определяется установкой нужных значений регистров Capability и Control на PCI-E устройстве:

По умолчанию, для обеспечения совместимости, PCI-E устройства используют малый размер BAR (256 мегабайт), что снижает их производительность. Если использовать функцию расширения размера регистра (Resizable BAR), то можно изменять размер доступной процессору памяти видеокарты в диапазоне от 1 MB до 512 GB.

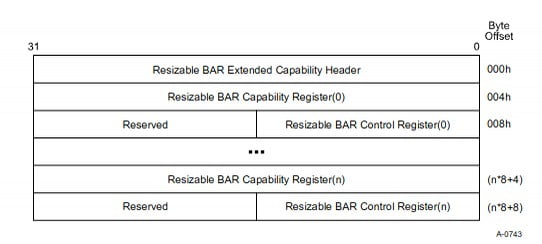

Для работы с функцией Resizable BAR на аппаратном уровне используется специальный регистр — Resizable BAR Capability register:

Доступный объем BAR-памяти определяется местонахождением бита регистра Resizable BAR Capability (от 4 до 23). При установке этого бита в положение 4, размер BAR равен одному мегабайту, если регистр Resizable BAR Capability равен 23, то возможна работа с адресами памяти до 512 GB.

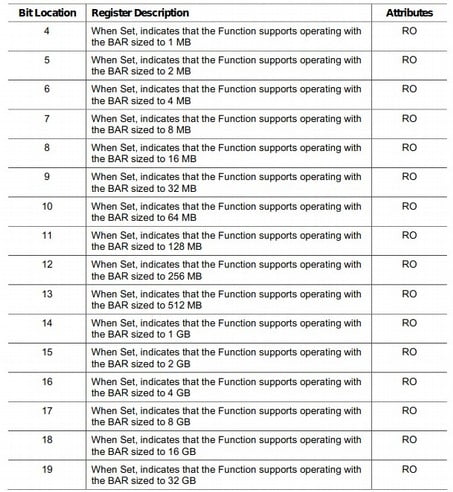

Соответствие некоторых значений регистра Resizable BAR Capability и доступного размера адресов памяти:

Разработчики программ задают в них алгоритм, который на программном уровне определяет оптимальный размер задействующихся ресурсов и программирует его с помощью BAR Size field регистра Resizable BAR Control:

Доступный размер BAR в диапазоне от 1 MB до 512 GB, записывается в бит 12:8. Затем устройство и программа взаимодействуют между собой, согласуя порядок работы с BAR-ами.

Если используется совместимое аппаратное и программное обеспечение, при включении опции Resizable BAR устройство может задействовать больше ресурсов и тем самым обеспечить более высокую производительность. Нужно понимать, что на нужды других устройств станет выделяться меньше ресурсов, что иногда может привести к падению общей производительности. В связи с этим, при использовании видеокарт, работающих с опцией Resizable BAR, на компьютере требуется обеспечить наличие значительно большего объема системной памяти. Ее должно быть не меньше, чем доступный размер VRAM плюс память на нужды операционной системы и прикладных программ.

Как включить на компьютере опцию Resizable BAR?

Чтобы использовать потенциал функции Resizable BAR, оборудование компьютера должно уметь работать в соответствующем режиме.

Обычно для этого требуется установка видеокарты в полноценный слот PCI-E (без райзера или с устройством, способным обеспечить высокую скорость передачи данных по всем линиям PCI-E), наличие большого объема системной памяти (больше размера VRAM), а также поддержка этой технологии процессором и чипсетом. Также требуется включение соответствующих опций в BIOS видеокарты/материнской платы и поддержка на уровне драйвера/операционной системы.

Resizable BAR Capability работает с памятью размером более 4 GB только в режиме 64-bit, поэтому технология Resizable BAR работает только при использовании современной 64-битной операционной системы.

Для видеокарт GeForce RTX 3060 Ti, 3070, 3080, или 3090 первых выпусков для работы с Resizable BAR может понадобиться обновление BIOS. Подробная инструкция о работе с Resizable BAR есть на странице сайта Nvidia.

Официально технологию Resizable BAR на видеокартах Nvidia 3000-й серии поддерживают:

Теоретически работать с опцией Resizable BAR могут и более старые компьютеры с процессорами, которые поддерживают работу с инструкциями PDEP (PCI-E full-rate _pdep_u32/64). К ним относятся процессоры AMD с архитектурой Zen 3, 5 и выше, а также процессоры Intel 4-го поколения Haswel и новее.

Важным условием совместимости является поддержка материнской платой опции 4G Decoding.

Основные требования, которым должен соответствовать Windows-компьютер для полноценной работы видеокарт Nvidia серии RTX 30 с Resizable BAR (для GPU AMD требования идентичны):

  • видеокарта должна быть вставлена в полноценный слот PCI-E материнской платы (или через PCI-E 3.0 x16 райзер);
  • на компьютере под управлением 64-разрядной версии Windows 10 должны быть установлены драйвера Game Ready или NVIDIA Studio, поддерживающие опцию Resizable BAR (лучше Nvidia GPU driver версии 465.89 и выше);

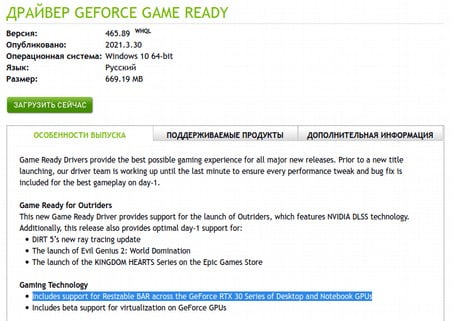

О наличии поддержки опции Resizable BAR можно узнать в описании конкретной версии драйверов на сайте Nvidia:

  • BIOS материнской платы должен поддерживать работу с Resizable BAR (может понадобиться обновление), соответствующая функция должна быть включена пользователем. У разных производителей эта опция BIOS называется по разному, например, на платах фирмы ASRock — это опция Clever Access Memory, у ASUS — Re-Size BAR Support, у Gigabyte — Resizable BAR Support;

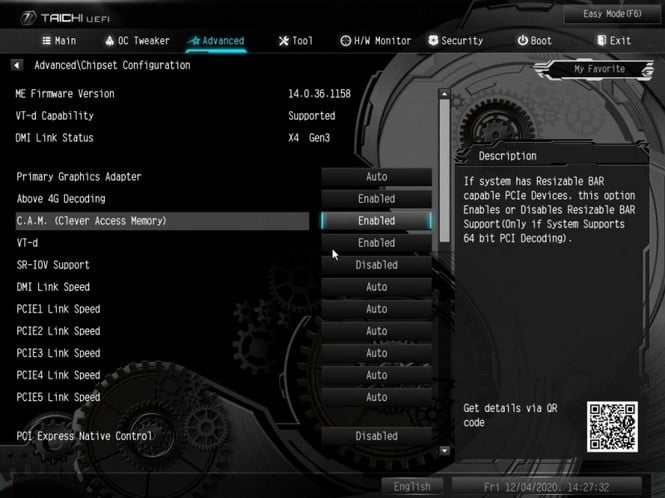

Включение опции CAM (Clever Access Memory) в BIOS материнской платы ASRock (меню Advanced — Chipset Configuration):

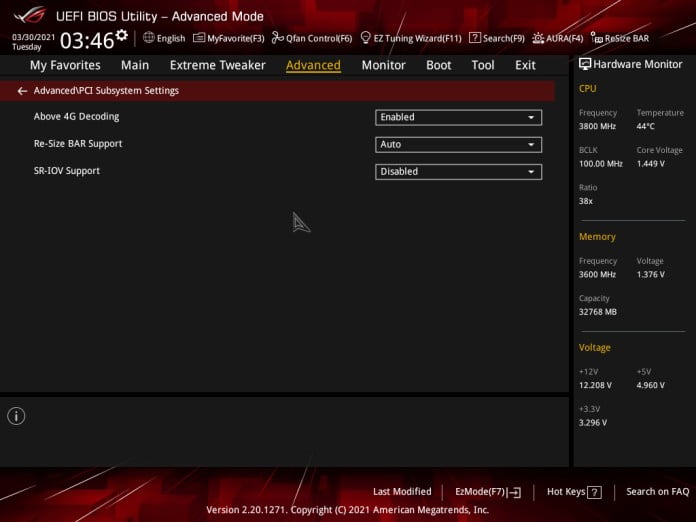

Включение опции Re-Size BAR Support в обновленном BIOS материнской платы ASUS (меню Advanced — PCI Subsystem Settings):

  • видеокарта должна иметь BIOS, поддерживающий работу с функцией расширения размера регистра. Компания Nvidia начала выпуск видеокарт RTX 3060 с обновленным BIOS-ом с 25 февраля 2021 года;
  • в BIOS материнской платы должны быть включены опции Above 4G Decoding и Resizable BAR (Clever Access Memory), выключен модуль Compatibility Support Module (опция CSM), а также включен самый высокий уровень поддержки (не ниже PCI-E Gen 3.0 или 4.0) ;
  • загрузка операционной системы должна производится с GPT-диска (не MBR!) с UEFI-BIOS.

Чтобы проверить соответствие компьютера/видеокарты нужным требованиям, нужно использовать утилиту Nvidia Resizable BAR Firmware Update Tool. Эта же программа поможет обновить видеокарты с неподходящим BIOS. Для видеокарт различных производителей может понадобиться специальное программное обеспечение, которое можно найти по ссылкам на этой странице.

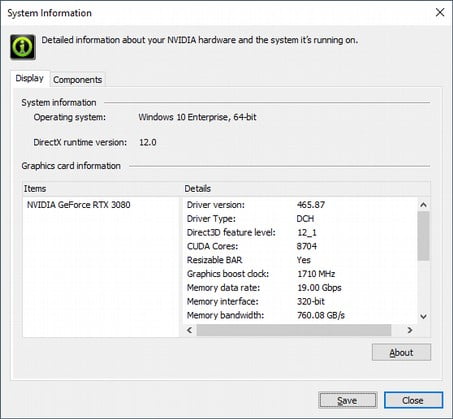

Если компьютер поддерживает работу с Resizable BAR, программа NVIDIA Control Panel на вкладке System Information покажет одноименную строку, в которой будет написано Yes:

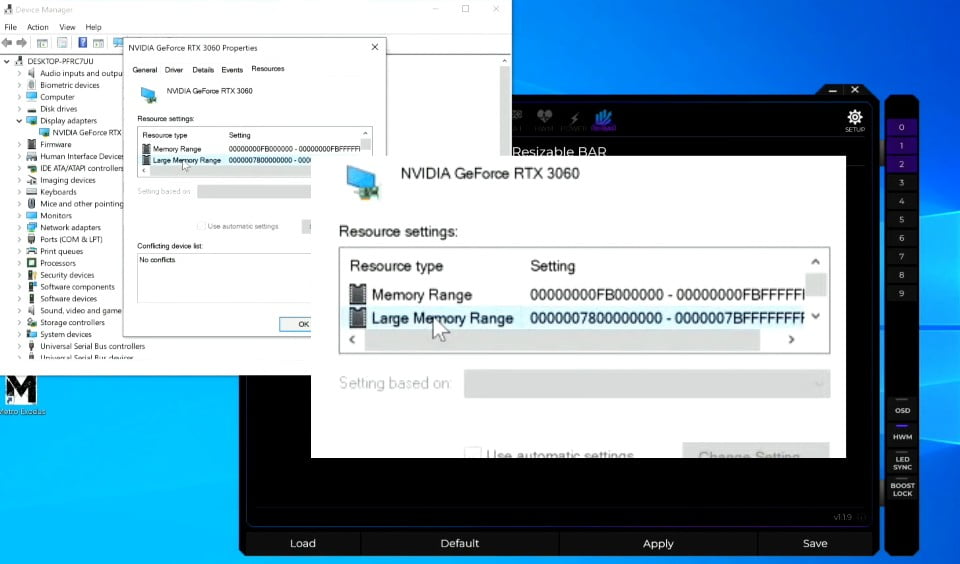

В диспетчере устройств на вкладке ресурсов видеокарты, поддерживающей работу в режиме Resizable BAR, должна быть видна опция Large Memory Range:

Как использовать функцию Resizable BAR в операционных системах с ядром Linux?

Чтобы включить поддержку Resizable BAR для видеокарт Nvidia, AMD, а также Intel в Linux, нужно обеспечить выполнение аппаратных и программных требований, описанных выше.

Работа устройств с увеличенным объемом ресурсов в операционных системах семейства Linux возможна благодаря встроенной в ее ядро поддержке Resizable BAR/Smart Access Memory.

Современные версии Linux (в том числе ОС для майнинга HiveOS) при работе в связке с драйвером amdgpu обычно сами меняют значение BAR0 для каждой видеокарты AMD таким образом, чтобы зарезервировать для CPU весь доступный размер VRAM. Если в системе нет достаточных ресурсов (адресного пространства), то соответствующим образом уменьшается и значение Resizable BAR.

Чтобы увидеть размер BAR, который на практике используется системой Linux, можно использовать команду:

sudo dmesg | grep BAR

При правильной конфигурации BIOS, на компьютере под управлением Linux для видеокарт AMD опция Resizable BAR доступна даже при включении видеокарт через райзер PCI-E x1.

В данном случае размер BAR равен 4096 мегабайтам, что соответствует объему VRAM видеокарты AMD Radeon RX584:

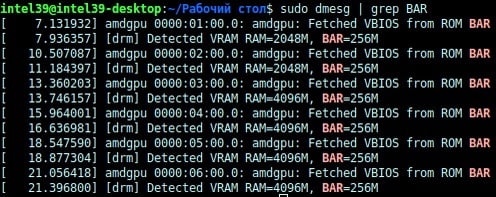

На компьютере, не поддерживающем работу с Resizable BAR, размер BAR равен 256 мегабайтам, независимо от объема VRAM видеокарт АМД:

При работе с видеокартами Nvidia в Linux система также сама пытается подобрать оптимальный размер BAR, но на практике это происходит значительно хуже чем у AMD.

Более полную информацию о видеокартах можно получить с помощью команды

sudo lspci -s 0000:01:00.0 -vv
где 0000:01:00.0 — адрес PCI-E порта, к которому подключена видеокарта, можно увидеть информацию о поддержке ею различных технологий, включая адресацию памяти.

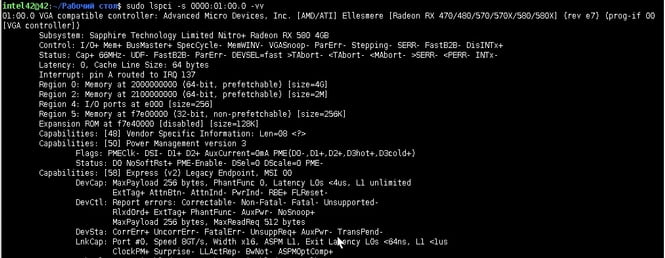

Фрагмент информации, отображающейся о видеокарте AMD Radeon RX584 с включенной поддержкой Resizable BAR/Smart Access Memory (видно, что доступен весь размер памяти, равный 4 GB):

Пример информации о видеокарте GeForce GTX 1060 6GB, отображающейся по команде sudo lspci -s 0000:01:00.0 -vv (поддержка Resizable BAR отсутствует, доступно только 256 MB VRAM):

01:00.0 VGA compatible controller: NVIDIA Corporation GP106 [GeForce GTX 1060 6GB] (rev a1) (prog-if 00 [VGA controller])

 Subsystem: ASUSTeK Computer Inc. GP106 [GeForce GTX 1060 6GB]

 Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+

 Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-

 Latency: 0

 Interrupt: pin A routed to IRQ 134

 Region 0: Memory at de000000 (32-bit, non-prefetchable) [size=16M]

 Region 1: Memory at c0000000 (64-bit, prefetchable) [size=256M]

 Region 3: Memory at d0000000 (64-bit, prefetchable) [size=32M]

 Region 5: I/O ports at e000 [size=128]

...

 Capabilities: [600 v1] Vendor Specific Information: ID=0001 Rev=1 Len=024 <?>

 Kernel driver in use: nvidia

 Kernel modules: nvidiafb, nouveau, nvidia_drm, nvidia

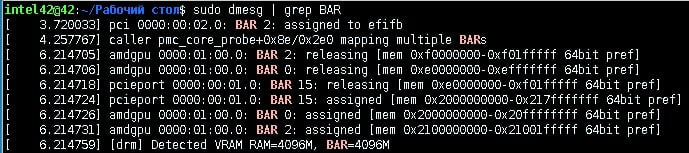

Пример информации, отображающейся в Linux по команде sudo dmesg | grep BAR на компьютере с видеокартами Nvidia GTX1066:

pci 0000:01:00.0: BAR 3: assigned to efifb

caller pmc_core_probe+0x8e/0x2e0 mapping multiple BARs

Заключение

Для использования опции Resizable BAR пользователь должен использовать совместимое оборудование и программы, которые должны быть настроены соответствующим образом. Так как алгоритм практической реализации работы с регистрами Resizable BAR задается в прикладном программном обеспечении, выигрыш от включения этой технологии не всегда одинаков (если он вообще есть).

В настоящее время подтвержден выигрыш в игровой производительности (до 12%) видеокарт Nvidia трехтысячной серии в Windows после включения Resizable BAR. Так как эта опция улучшает производительность подсистемы памяти, то выигрыш теоретически должен быть и при майнинге. К сожалению, на практике его получить не так легко, так как для этого программы для майнинга должны не только уметь работать с функцией расширения размера регистра, но и обходить ограничения относительно криптовалютных вычислений, налагаемые компанией Nvidia на видеокарты серии RTX 30xx.

В операционных системах на ядре Linux ситуация несколько лучше, так как поддержка Resizable BAR в них реализуется на уровне ядра. Для этого желательно использовать самые новые ядра Linux, а также иметь достаточный объем доступных аппаратных ресурсов (ОЗУ).

Исходя из сравнения производительности видеокарт, у которых работает опция Resizable BAR (в Linux) с такими, в которых используется стандартный размер BAR, равный 256 мегабайтам, можно сказать, что прирост хешрейта при использовании обычных программ для майнинга отсутствует.
