Видеокарта AMD Radeon HD8570 c 2Gb GDDR3-памяти в майнинге

Видеокарта AMD Radeon HD 8570 (также выпускалась под названиями AMD R7 240/340 и Radeon 520 OEM) массово использовалась OEM-производителями компьютеров еще несколько лет назад. Это видеоадаптер, не предназначенный для выполнения сложных вычислительных задач, но все же имеющий небольшой потенциал для такой работы.

Видеокарта AMD Radeon R7 240 (HD 8570) создана на архитектуре GCN1 с ядром Oland:

В этой статье рассматриваются «боевые» возможности видеокарты AMD Radeon HD 8570 на поле многопотоковых вычислений (майнинге).

Элементная база, использующаяся на плате OEM-видеокарты AMD Radeon HD 8570

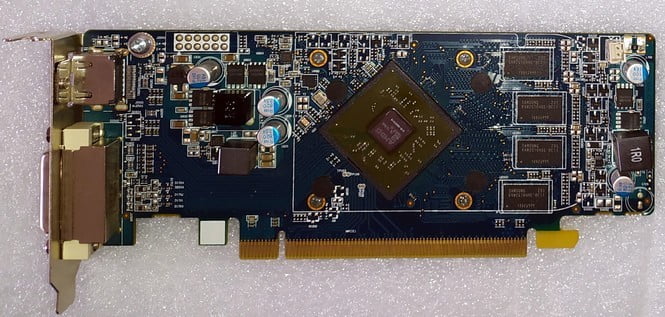

Передняя часть платы видеокарты Radeon 520 OEM производства (модификация 299-1E248-B00A8):

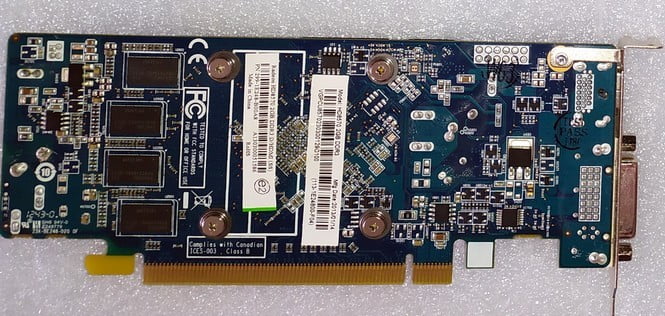

Задняя часть платы видеокарты AMD Radeon HD 8570:

Видеокарта AMD Radeon HD 8570 (она же AMD R7 240/340 и Radeon 520 OEM) для обеспечения TDP, равного 50 ваттам, имеет очень простую систему питания, использующую потенциал слота PCI-E.

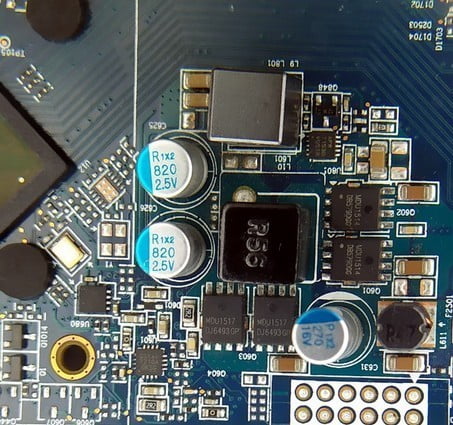

Питание видеопроцессора обеспечивает две фазы, состоящие из двух n-канальных MOSFET-транзисторов MDU1517 (30V, 100A) плюс два MDU1514 (30V, 66.3A) с ШИМ-контроллером 7210A фирмы Gsteck. Рядом находится контроллер APW 7153B:

Питание памяти обеспечивается одной фазой на MOSFET-транзисторах MDU1517 и MDU1514:

Вычислительные возможности видеокарты обусловлены видеопроцессором Oland (215-0837015):

Память AMD R7 240 объемом 2 Gb набрана 8 микросхемами GDDR3-памяти Samsung K4W2G1646E-BC11 (по 4 с каждой стороны печатной платы)

На обратной стороне платы находятся 4 модуля памяти и ряд элементов системы питания, включая стабилизатор 78M05, преобразователь GS7256 (8-пиновый элемент слева внизу):

Схема включения 600KHz-понижающего преобразователя GS7256 производства компании Green Solution Technology Co.,LTD:

Сзади платы AMD Radeon R7 340 также расположена микросхема U11 с маркировкой 25LD010, содержащая BIOS видеокарты.

Радиатор системы охлаждения у AMD Radeon HD 8570 примитивен и укомплектован слабеньким 60мм бесщеточным вентилятором мощностью 2.4 ватта FirstD FD6010H (два пина питания, 12 вольт, 0.2 ампера):

Технические особенности видекарты AMD Radeon HD8570, влияющие на производительность вычислений

Графический адаптер AMD Radeon HD 8570 оборудован видеопамятью GDDR3-типа, поэтому рассчитывать на высокую производительность на алгоритмах, интенсивно использующих видеопамять, не приходится.

Частота видеопроцессора у видеокарт R7 200 (R7 300) слабовата, на Radeon HD 8570 составляет всего 780 MHz при 384 шейдерах:

Для максимального использования вычислительных ресурсов видеокарты лучше использовать операционную систему с ядром Linux. Для многопотоковых вычислений доступна версия OpenCL 1.2:

При ручной настройке майнеров для видеокарт AMD R7 240 (340) нужно использовать параметр worksize 256:

Видеокарта AMD Radeon HD 8570 имеет следующие технические характеристики (в сравнении с видеокартами Nvidia GT1030, AMD Radeon RX550 и HD 7750):

Параметр Название видеокарты
AMD Radeon
HD 8570
AMD Radeon
HD 7750
Radeon RX550 Nvidia GeForce
GTX1030
Дата начала производства 8 января 2013 15 февраля 2012 Апрель 2017/
октябрь 2017
17 мая 2017
Графический процессор Oland Cape Verde PRO Lexa PRO/
Baffin LE
GP108-300-A1
Архитектура GCN 1.0 GCN 1.0 GCN 4.0 Pascal
Технический процесс, нм 28 28 14 14
Количество транзисторов, млрд 0.95 1.5 2.2/3 1.8
Площадь кристалла, mm² 77 123 103/123 74
Количество ядер
(Cores)
384 512 512/640 384
Количество блоков текстурирования/
растеризации
(TMU/ROP)
24/8 32/16 32/16 и 40/16 24/16
Частота работы GPU, МГц 730-780 800 1100/1019 1228
Производительность при операциях с плавающей запятой FP32, TFLOPS/
FP64, GFLOPS
0.599/
37.44
0.89/
51.2
1.211/1.371
75.71/85.68
35.23
Объем видеопамяти, GB 2 1 2/4 2
Тип видеопамяти GDDR3 GDDR5 GDDR5 GDDR5
Тактовая частота памяти, МГц 900 1125 1750/1500 1502
Разрядность памяти, бит 128 128 128 64
Эффективная частота работы памяти, Gbps 1800 4.5 7/6 6
Полоса пропускания памяти, GB/s 28.8 72 112/96 48.06
Поддерживаемая версия CUDA / OPENCL OpenCL 1.2 OpenCL 2.1 Cuda 6.1/
OpenCL 1.2
Теоретический хешрейт на Ethash, mh/s 3.6 14/12 6
Потребление
(TDP), ватт
50 55 50/60 30

Программа clinfo в xubuntu определяет видеокарту, как Device с топологией AMD AMD Radeon HD 8500.

Команды

lspci | grep -E "VGA|3D"

а также

sudo lspci -v -s 01:00.0

выполненные в Linux, выдают информацию о том, что это VGA-контроллер производства Advanced Micro Devices, Inc. [AMD/ATI] Oland [Radeon HD 8570 / R7 240/340 / Radeon 520 OEM].

Программа amdcovc также определяет адаптер как Oland Radeon HD 8570 / R7 240/340 / Radeon 520 OEM, при этом частоты ядра, памяти не видны, доступна информация о температуре и скорости вращения вентилятора.

Чипы памяти утилитой amdmeminfo в xubuntu 20.04 посмотреть невозможно из-за ошибки сегментирования.

Из-за низкой производительности подсистемы памяти, набранной микросхемами GDDR3-памяти, майнинг на алгоритмах типа Ethash на видеокарте AMD Radeon HD 8570 большого смысла не имеет. В то же время благодаря наличию 2 GB VRAM, на видеокарте можно запустить довольно большое количество алгоритмов для майнинга и получить при этом пристойный для такой слабой карты хешрейт на алгоритмах типа Verthash и семействе Cryptonight.

Хешрейт видеокарты AMD R7 250X при майнинге

Для проверки возможностей видеоускорителя AMD Radeon HD 8570 использовались операционные системы xubuntu 20.04 и Windows 8.1.

Выбор последней LTS-версии xubuntu обусловлен тем, что современные майнеры обычно компилируются для последних версий ядер Linux, поэтому на релизах 16.04 и 18.04 могут не заработать. Скомпилировать их самостоятельно не представляется возможным, так как их исходный код закрыт. С майнерами, которые можно собрать из открытого кода, например, xmrig, проблем не наблюдается.

Учитывая слабенькую производительность памяти, видеокарту Radeon HD 8570 можно использовать на алгоритмах, загружающих ядро, например, verthash, разновидности Cryptonight и других.

Пример скрипта для запуска программы xmrig для майнинга на видеокарте Radeon HD8570 (обязательно нужно включить параметр GPU_FORCE_64BIT_PTR=1, иначе майнинг не запуститься из-за нехватки памяти):

#!/bin/sh

export GPU_FORCE_64BIT_PTR=1

export GPU_MAX_HEAP_SIZE=100

export GPU_USE_SYNC_OBJECTS=1

export GPU_MAX_ALLOC_PERCENT=100

 export GPU_SINGLE_ALLOC_PERCENT=100

sudo ./xmrig -a cn/gpu -o stratum+tcp://cryptonight_gpu.eu.mine.zergpool.com:4445 -u кошелек -p c=BTC,имя_компьютера -k --donate-level=0 --asm=auto --cpu-priority 0 --keepalive --opencl-devices=1 --no-cpu

sleep 10

В xubuntu 20.04 в майнере VerthashMiner 0.7.2 видеокарта AMD Radeon HD 8570 показывает хешрейт около 70-72 kH/s, что больше уровня многих процессоров, потребляющих столько же энергии:

В Windows 8.1 хешрейт на алгоритме verthash у видеокарты Radeon HD 8570 составляет 50 h/s:

Учитывая пропускную способность памяти, равную 28.8 GB/s, не стоит рассчитывать на достойный результат при майнинге на ethash — хешрейт на этом алгоритме у 8570-й равен 3-4 mh/s.

Майнинг на алгоритме Ethash (монета DBIX) на видеокарте AMD Radeon HD 8570 в программе PhoenixMiner 5.5C:

На алгоритме zelhash (Equihash 144,5) у AMD Radeon R7 200 в программе lolminer 1.21 хешрейт составляет единицы sol/s:

Майнеры Sgminer-fancyIX 0.7.3, srbminer-multi, wildrig, teamredminer, gminer — современные версии на видеокарте AMD Radeon HD 8570 не работают.

Информация по хешрейту видеокарты AMD Radeon HD 8570 на некоторых алгоритмах PoW-майнинга:

  • Argon2-dyn — 8-9 kh/s (sgminer-dyn-1.0.0-windows-x64);
  • Ethash (для DAG до 2 GB) — 3.3-3.5 mh/s (PhoenixMiner 5.5C), майнинг DBIX;
  • Verthash — 70-72 kh/s в xubuntu 20.04, в Windows 8.1 хешрейт ниже на 10-20 kh/s;
  • Cryptonight_Haven — 98-100 h/s (xmrig 6.11.2);
  • Cryptonight_GPU — в xmrig 5.11.4 не запускается, жалуясь на нехватку памяти;
  • Cryptonight_R — 75-90 h/s (xmrig 6.11.2);
  • Equihash — 29-30 sol/s (Claymore ZCash Miner 12.6);
  • Equihash 144,5 — — 2.5-3 sol/s (lolminer 1.26);
  • Scrypt — 85-90 kh/s.

Заключение

Видеокарта AMD Radeon HD 8570 мало подходит для майнинга криптовалют, но все же обладает определенным вычислительным потенциалом, достаточным для добывания монет VTC на алгоритме verthash, где она имеет производительность, большую чем у 4-6 ядерных процессоров, а также для майнинга на разновидностях алгоритма Cryptonight.

Рассчитывать на большой доход от майнинга на видеокартах уровня AMD R7 240 и 340 не стоит, хотя, при желании, на них все же можно заработать небольшое количество криптомонет и опыт.
