О доработке систем охлаждения видеокарт

Экономия всего и вся при производстве видеокарт порой приводит к тому, что даже на минимальном Power Limit и со свежей термопастой GPU перегревается.

В этом случае нужно либо менять систему охлаждения, либо заменить/модернизировать «бедолагу».

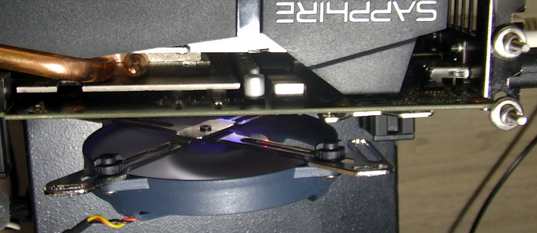

Иногда достаточно добавить дополнительный вентилятор, например, с другой стороны видеокарты, или заменить штатный на более мощный.

Сбросу лишнего веса температуры также помогает установка металлического теплоотводящего бекплейта.

Если есть свободное время и желание, то имеет смысл провести замену штатной слабой системы охлаждения на другую, например, снятую со старой мощной видеокарты. Почти всегда при этом нужно делать новые крепежные отверстия в радиаторе, а также отрезать от него лишнее…

Как переделать охлаждение видеокарты, чтобы установить его на другую?

При переделке старого производительного радиатора для установки на другую видеокарту с штатной «кастрированной» системой охлаждения сначала нужно изготовить шаблон для «обработки напильником» старого радиатора в соответствии с размерами, соответствующими новому месту установки, а также отсечь от него части, мешающие установке (срезать/отпилить).

Иногда при переделке разумно отпаять разъем доппитания видеокарты, а затем вынести его за пределы платы GPU. Это позволит установить радиатор без переделки и не пилить железо, уменьшая эффективность теплоотвода.

Если размеры радиатора от старой видеокарты и штатного совпадают, процедура модернизации упрощается — остается только сделать крепежные отверстия в радиаторе в соответствии с размерами на обновляемом изделии и правильно подключить вентиляторы.

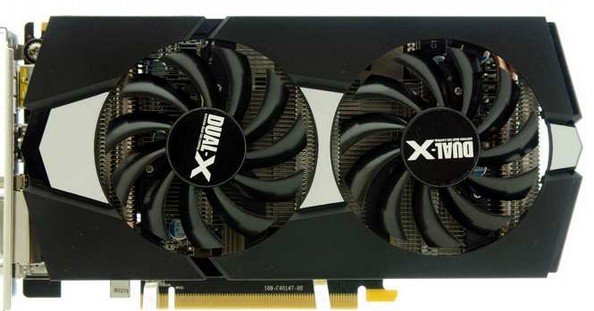

Сравнительно просто доработать радиатор от AMD Sapphire Radeon R7 265 (Dual-X) для видеокарты ASUS Phoenix GeForce GTX 1660 Super:, так как у них практически одинаковы размеры и форма плоскости, прилегающей к видеокарте.

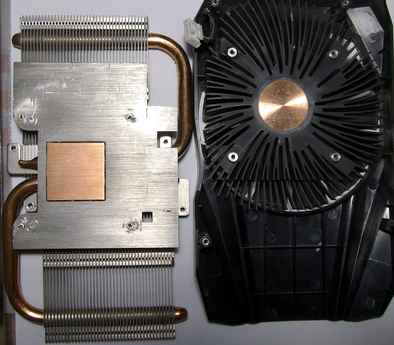

На фото слева расположен доработанный радиатор от AMDс крепежными тверстиями, просверленными для платы Nvidia):

При подготовке радиатора сверление отверстий нужно производить, помня народную мудрость, гласящую «Семь раз отмерь, один раз отрежь».

Прежде всего необходимо тщательно вымерять межвинтовые расстояния на улучшаемой видеокарте, определиться с местом для винтов на старом радиаторе, а затем накернить места будущих отверстий.

При подготовке мест для сверления желательно использовать хороший инструмент, например, автоматический кернер с Алиэкспресс или TOPTUL HBBF0155:

Главное при переделке — точно отметить места для сверления отверстий на радиаторе под печатную плату модернизируемой видеокарты.

В качестве шаблона можно использовать картон, который легко обрезать под нужный размер, шилом прокалывть отверстия для переноса размеров на заготовку.

Для контроля/измерения расстояний между центрами отверстий можно использовать штангельциркуль или измерительный циркуль из чертежной готовальни.

Для видеокарты ASUS GeForce GTX 1660S Phoenix:

• высверливаем отверстия в подходящем/доработанном радиаторе центровочным сверлом по металлу диаметром 1.6 мм. Согласно измерениям автора расстояние между крепежными винтами радиатора видеокарты составляет 51×51 мм;
• нарезаем резбу в новых отверстиях метчиком с резьбой M2 (если будут использоваться родные подпружиненные винты). Если радиатор изготовлен из мягкого металла (алюминий), резьбу можно нарезать самими крепежными винтами;
• приклеиваем резиновые проставки (толстые шайбы) или гайки с резьбой M2 сверху отверстий. Толщина проставок должна соответствовать расстоянию между видеочипом и поверхностью радиатора с учетом тонкого слоя термопасты;
• устанавливаем на радиатор кожух с вентиляторами;
• подключаем питание вентиляторов через переходник/перепаиваем провода в соответствии со схемой.

Для обеспечения полноценного управления скоростью вращения видеокарты, подвергающейся апгрейду, нужно правильно подключить все четыре провода:

• • +12 вольт (обычно желтый или красный);
  • GND (как правило, черный);
  • управляющий ШИМ-сигнал для контролируемого изменения скорости вращения вентилятора (синий);
  • сигнал от датчика Холла вентилятора для контроля частоты вращения (зеленый).

При поиске назначения контактов полезно знать, что GND обычно размещают на наружной стороне разъема, +12 вольт находится возле него.

Например, на многих видеокартах, в том числе на AMD Sapphire Radeon R7 265 Dual-X устанаваливались 75-мм вентиляторы FirstD FD7010H12 (12V, 035A):

На них используются четырехпиновые коннекторы со стандартным расположением контактов:

Назначение контактов на разъеме 4-pin вентилятора FD7010H12:

• черный (PIN1 слева, если смотреть на фото выше) — GND;
• желтый (PIN2) — +12 V
• зеленый (PIN3) — Sense;
• синий ((PIN4) — PWM.

Нужно признать, что это правило работает не всегда. Например, на видеокарте ASUS Phoenix GeForce GTX 1660S для питания вентилятора используется шестипиновый разъем HY 2.0mm, в котором задействовано четыре контакта с нестандартной разводкой, хотя и с общепринятым цветом проводов:

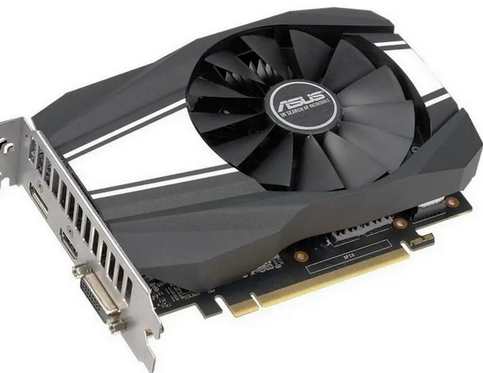

Видеокарта ASUS Phoenix GeForce GTX 1660S с вентилятором Power Logic PLD10010B12HH (12V, 0.4A) :

Назначение коннекторов шестипинового 95-мм вентилятора PLD10010B12HH на видеокарте ASUS Phoenix GeForce GTX 1660S:

• желтый (первый слева, если смотреть на ключ, как на фото выше) — +12 V, подается от разъема PCI-E материнской платы или райзера;
• черный провод (PIN 2) — GND;
• синий (PIN 3) — PWM (управление скоростью вращения с помощью ШИМ-сигнала);
• зеленый (PIN 4) — Sense (датчик Холла или Tach, тахометр).

Исходя из изложенной информации, для подключения вентиляторов FD7010H12 к видеокарте ASUS Phoenix GeForce GTX 1660S (вместо PLD10010B12HH) нужно соединить:

• PIN1 (+12V), желтый) разъема видеокарты — с желтым проводом FD7010H12, PIN2;
• PIN2 (GND), черный — с черным, PIN1;
• PIN3 (PWM), синий — с синим, PIN4;
• PIN4 (Sense или тахометр), зеленый — с зеленым, PIN3;
• PIN5,6 — не подключены.

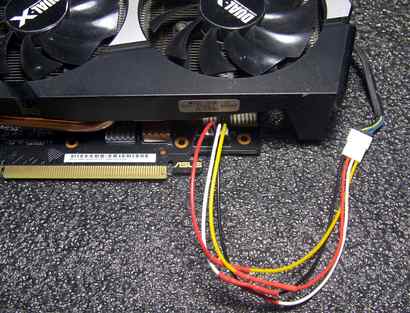

Кустарно изготовленное разъемное соединение доработанной системы охлаждения от AMD Sapphire Radeon R7 265 Dual-X с платой видеокарты ASUS Phoenix GeForce GTX 1660 Super:

После правильного подключения вентиляторов устанавливаем переделанную систему охлаждения на модернизируемую видеокарту, а затем проверяем, не появились ли лишние контакты/замыкания и/или другие косяки. Только после этого включаем видеокарту и наслаждаемся ее работой в холоде…
