На печатной плате любой видеокарты можно найти узел, отвечающий за формирование тактовой частоты видеочипа. Это важная и достаточно надежная часть схемы видеокарты, без которой она не сможет работать.

Опорный генератор видеокарты работает непосредственно с GPU, поэтому размещается неподалеку от него, обычно на передней стороне печатной платы.

Если на видеокарте пристутствуют (формируются) все необходимые напряжения, прошит правильный BIOS, но она отказывается выдавать изображение, то причиной неисправности может быть задающий генератор.

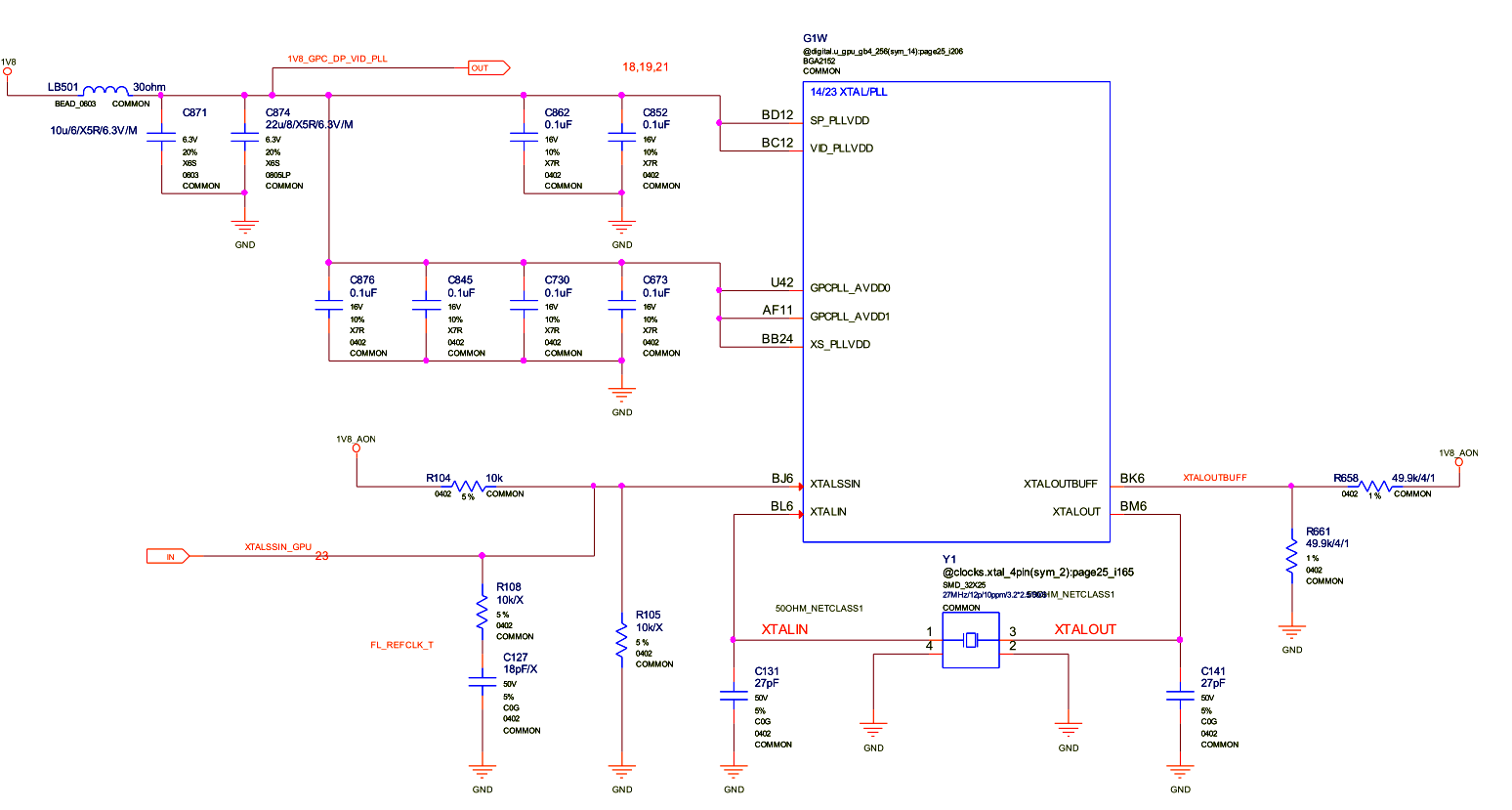

Схема узла XTAL/PLL, на видеокартах Nvidia GeForce GTX 1060 производства Gigabyte:

В состав опорного генератора видеокарты всегда входит пьезоэлектрический кварцевый резонатор (XTAL), на схеме маркирующийся буквой «Y». На его корпус обычно нанесены цифры, обозначающие рабочую частоту.

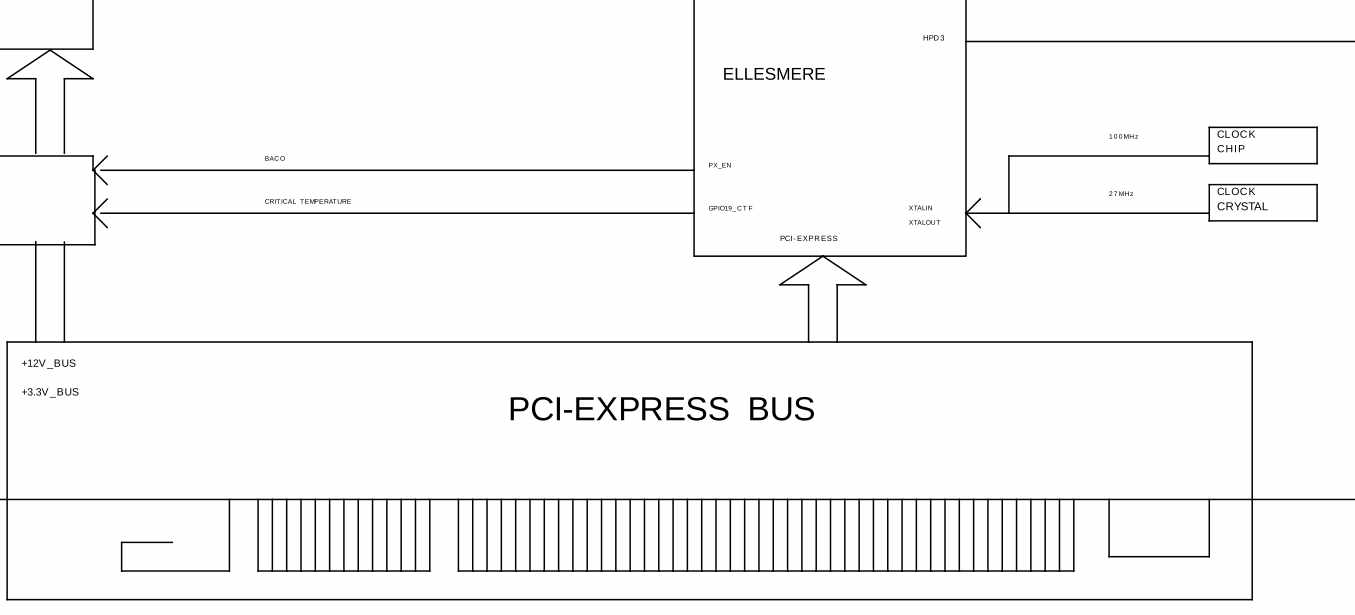

На видеокартах часто используют кварц на 27MHz, работающий в паре со специальной микросхемой-опорным генератором, обычно формирующим частоту 100MHz:

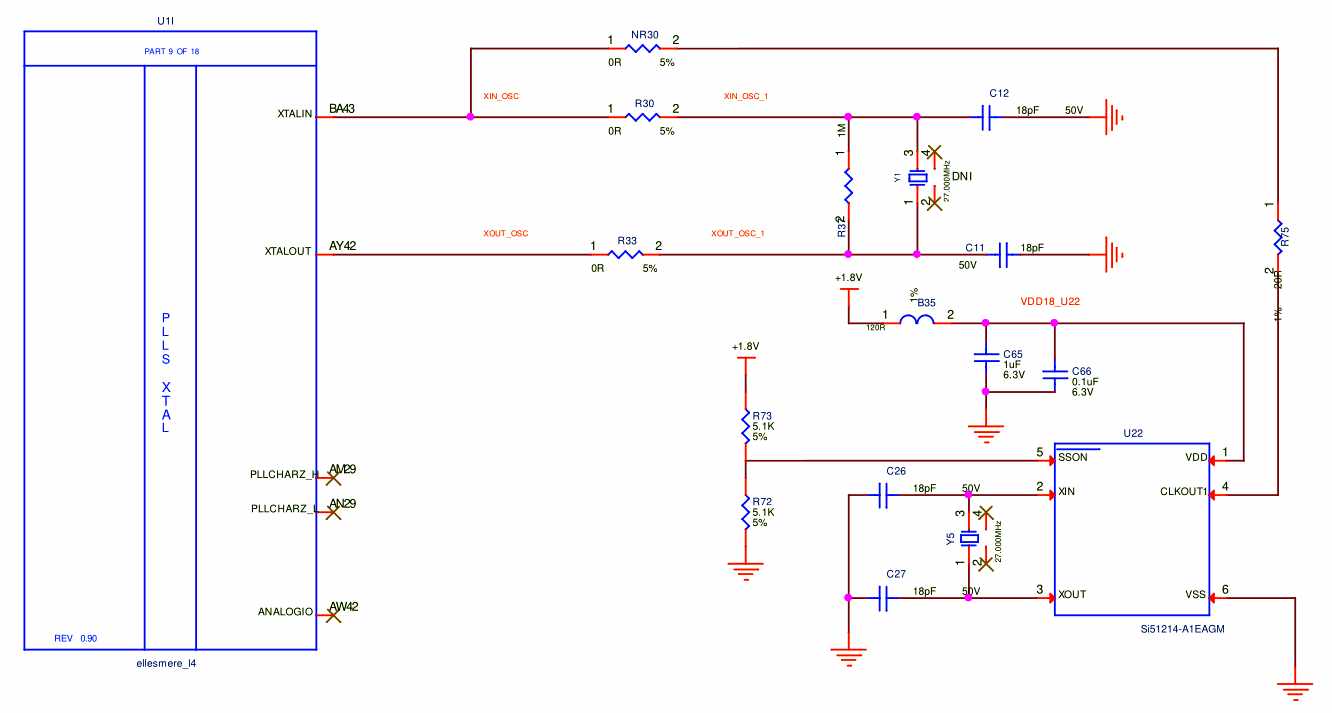

Схема узла XTAL/PLL, на видеокартах AMD Radeon RX 570 производства MSI (V341 Rev 3.0):

В качестве управляющего элемента опорного генератора видеокарты часто используют микросхему Si51214.

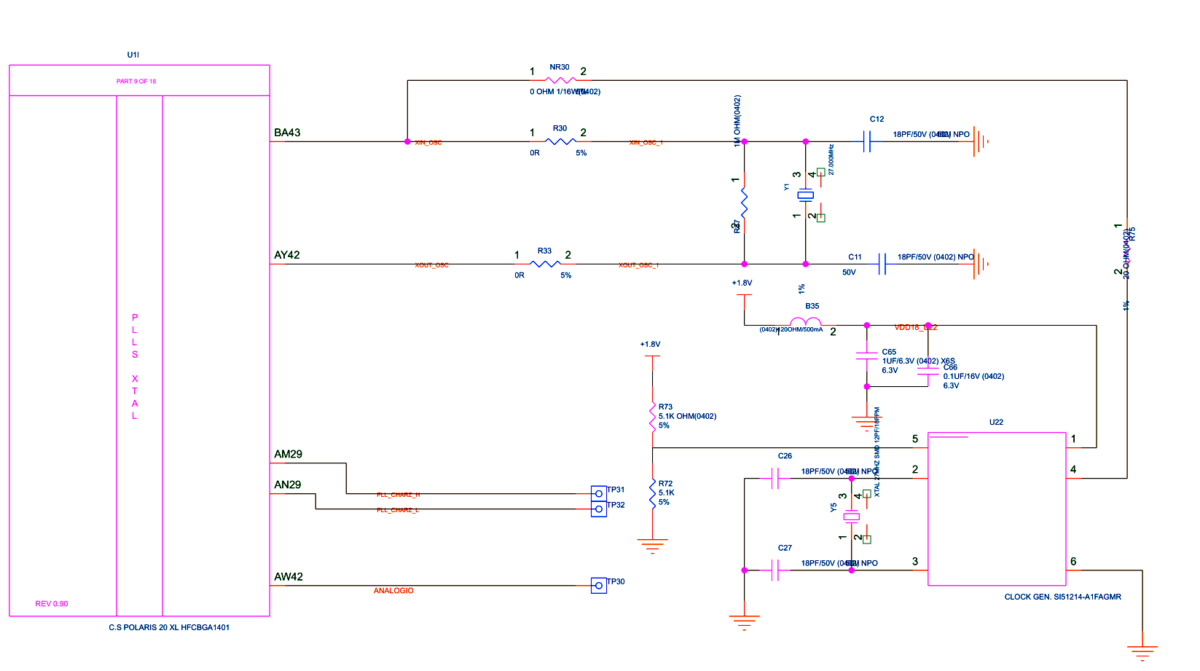

Узел XTAL видеокарты ASUS AMD Radeon RX 470:

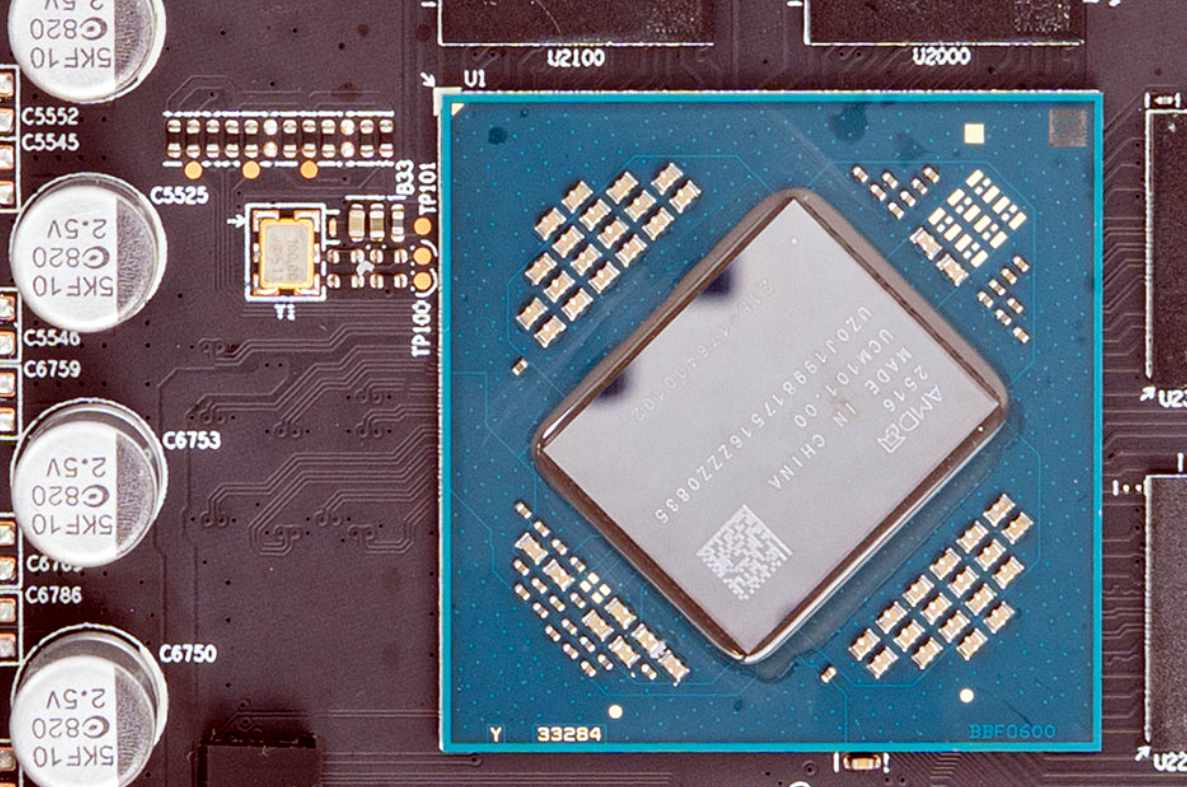

На современных видеокартах могут использоваться высокоточные кварцевые резонаторы, работающие на частоте 100MHz, например, элемент Y1 на адаптере AMD Radeon RX9060XT Nitro OC производства Sapphire:

Как проверить работоспособность схемы задающего генератора видеокарты?

Чтобы проверить исправность задающего генератора видеокарты нужно использовать осциллограф или высокоомный вольтметр для переменного напряжения, способный работать на частоте, большей чем у генератора/резонатора. Лучше все же использовать осциллограф, так как он позволяет не только проверить наличие генерации, но и исследовать форму сигнала.

Измерения нужно производить на микросхеме узла опорного генератора, где проверяют наличие питающего напряжения VDD (обычно 1.8V), сигналов XTALIN, XTALSSIN_GPU, а также сигнала, формируемого на выходе (XTALOUT).

Форма сигналов с частотой 27 и 100MHz, формируемых на видеокарте:

Типовая схема включения микросхемы Si51214, часто используемой на видеокартах в схемах формирования опорной частоты:

Назначение контактов чипа Si51214:

Проверять сигнал с микросхемы опорного генератора удобнее на близлежащих элементах.

Например, на плате видеокарты Gigabyte AMD Radeon RX 550D5 -2GD, фрагмент которой приведен в качестве примера ниже, Pin номер 4 (сигнал SI_CLK_100M), соединен с GPU через резистор нулевик (элемент MR53). Именно там удобнее контролировать выходной сигнал, подключая к выводу резистора измерительный щуп осциллографа:

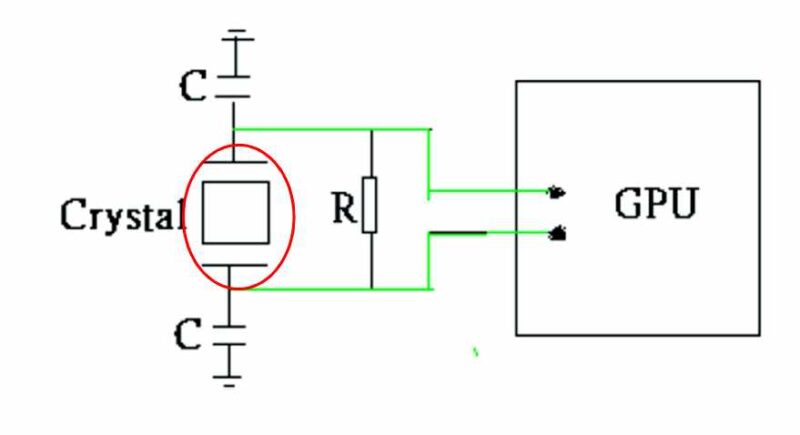

На некоторых видеокартах отдельная микросхема опорного генератора может не устанавливаться. В этом случае кварецвый резонатор подключается непосредственно к GPU. Например, на видеокарте Asus Nvidia GeForce GT1030 2GB кварц на 27 MHz используется именно такой вариант тактирования:

Кварцевый резонатор Y1 на 27 MHz, подключенный к GPU видеокарты Nvidia GeForce GT1030:
