NY-40 — хороший тестер пробивного напряжения и разрядник

Тестер пробивного напряжения и разрядник конденсаторов NYFD-40 (в прилагаемой к прибору инструкции называется Transistor withstand voltage tester NY-40) — очень интересный прибор по своим возможностям и приемлемой цене. Его можно купить на Aliexpress по цене примерно 16 USD:

Технические характеристики тестера пробивного напряжения-разрядника NYFD-40:

• выходное напряжение: DC: 10-4000 В ± 1% (регулируемое);

• точность измрения напряжения пробоя — 1%;

• выходной ток: 0,01-5 мА (регулируемый);

• напряжение на контактах разряда: 0-1000 В;

• питание — литий-ионный аккумулятор емкостью 700 мАч;

• интерфейс зарядки: TYPE-C (вольтаж 5 В, ток заряда 550мА);

• габаритные размеры — 90mm*70mm*30mm;

• рабочий диапазон температур — от минус 20 до плюс 40 градусов по Цельсию.


Прибор может измерять пробивное напряжение между коллектором-эмиттером, стоком-истоком транзисторов, диодов, тиристоров, напряжение стабилизации стабилитронов, максимальный вольтаж конденсаторов, рабочее напряжение светодиодных лент, а также разряжать конденсаторы:

Кроме того, благодаря высокому рабочему напряжению (до 4000 вольт) при токе до 5 мА, можно проверять газоразрядные лампы подсветки старых мониторов.

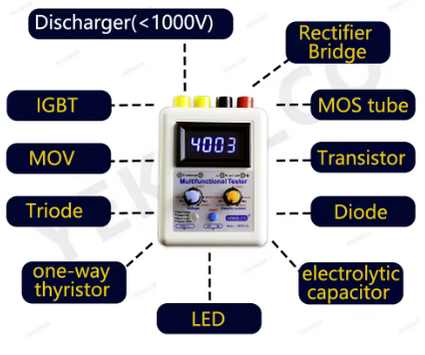

Подключение электронных элементов для измерения пробивного напряжения:

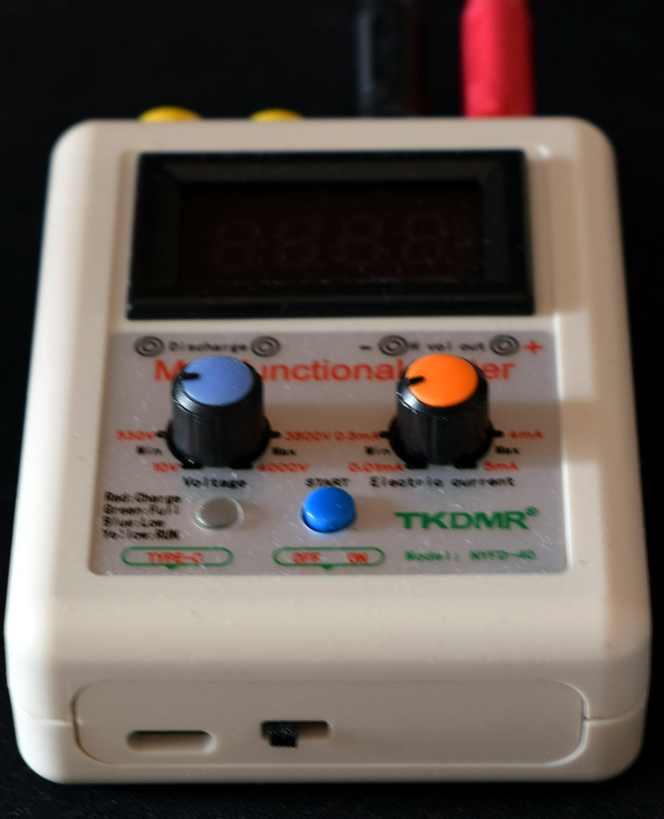

Для управления, контроля за состоянием прибора и зарядки используются:

• выключатель питания;

• разъем для зарядки (расположены на нижнем торце прибора);


• два потенциометра, кнопка тестирования (START);

• светодиодный индикатор, который изменяет цвет свечения следующим образом:


синий — низкое напряжение на батарее питания;

красный — зарядка аккумулятора при подключении устройства к источнику питания 5VDC через разъем TYPE-C;

зеленый — аккумулятор питания полностью заряжен;

розовый — устройство работает.

Соединение прибора с тестируемым компонентом осуществляется через разъемы, находящиеся на верхнем торце с помощью разъемов-крокодилов.

Перед использованием тестера следует ОБЯЗАТЕЛЬНО ознакомиться с порядком провдения измрений, требующимся вольтажом и током, изложенными в прилагаемой инструкции. Хотя максимальный ток при измрениях достточно слаб (до 5 мА), в некоторых случаях этого достаточно для уничтожения тетсируемого компонента.

Что находится внутри тестера NYFD-40?

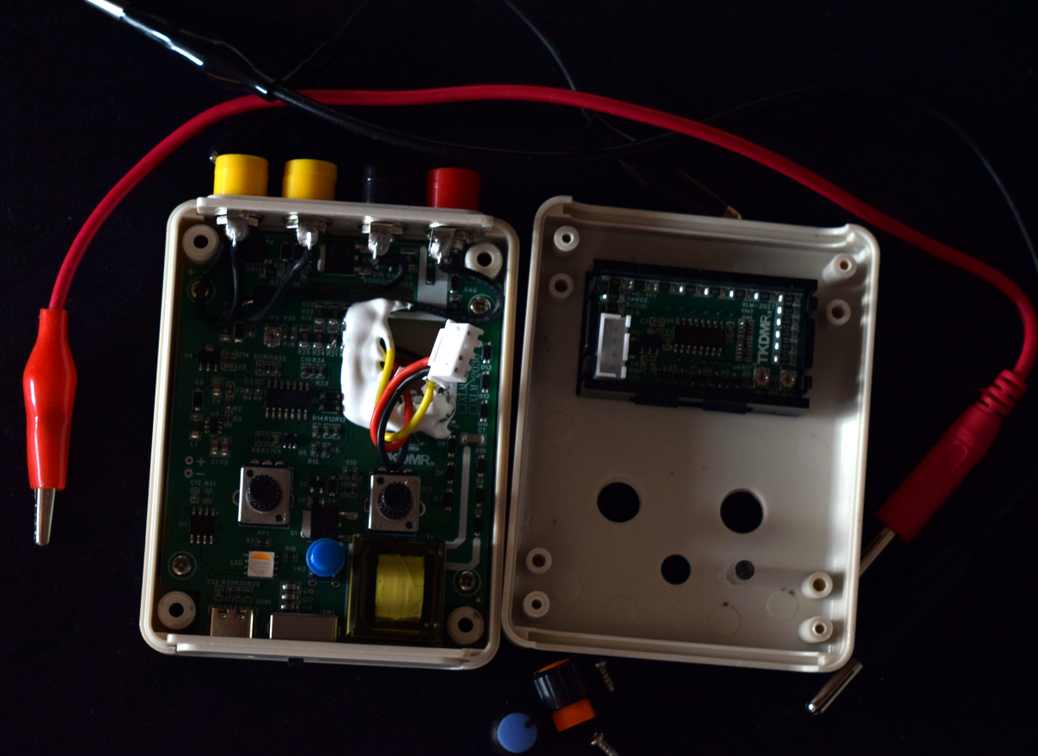

В передней части корпуса прибора NYFD-40 находится вольтметр, в в задней — плата прибора, разъемы и аккумулятор питания:

За точность измерений в приборе NYFD-40 отвечает счетверенный операционный усилитель LM324, расположенный в центре печатной платы:

Контроль заряда аккумулятора питания осуществляется микросхемой TC4056 (максимальный ток заряда — 1А, напряжение заряда — 4.2В):

Ближе к измерительным разъемам наплате установлен высоковольтный N-канальный транзистор с маркировкой FQD 2N10G:

Биполярный npn-транзистор 2SD1804, расположенный между регуляторами тока и напряжения:

Заключение

NYFD-40 — отличный тестер за разумную цену, предоставляющий возможность отбраковки транзисторов и других деталей, определения рабочего напряжения диодов и стабилитронов с неопнятной маркировкой.

Справедливости ради, нужно отметить, что NYFD-40 не может измерить пробивное напряжение для электролитических конденсаторов большой емкости.

Такой прибор, безусловно, пригодиться в любой мастерской любителя радиоэлектроники и не только…
