Устройство и ремонт быстросъемной угловой струбцины

При изготовлении деревянных ящиков очень удобно использовать быстросъемные угловые струбцины, например, такие:

или такие:

Они помогают выдерживать угол 90 градусов в местах склейки. Наличие механизма быстрого отпускания зажима помогает существенно сэкономить время при работе.

К сожалению, иногда механизм быстрого съема струбцины перестает фиксироваться. При попытке затянуть струбцину, винт с характерным щелчком проскальзывает, полностью ослабляя зажим.

Для ремонта такой струбцины нужно увеличить силу пружины, которая удерживает зажимной винт:

Для этого нужно полностью разобрать струбцину, почистить ее, растянуть или заменить пружину, а затем собрать ее в обратном порядке.

Для разборки пружины нужно:

1. Открутить винты, крепящие металлическую пластинку прижимного узла на толкающем винте с трапециидальной резьбой.

После снятия металлической пластинки откроется доступ к болту с цилиндрическим концом, который фиксирует движущийся механизм прижима на винте-толкателе:

2. Открутить винт с цилиндрическим концом, удерживающий прижимной узел в конусообразной выемке толкателя струбцины.

Открученный болт с резьбой без шляпки:

Прижимной узел со снятой фиксирующей пластинкой и открученным винтом без шляпки:

3. Снять движущуюся часть прижимного узла с винта с трапециидальной резьбой.

Угловая струбцина со снятой дивжущейся частью механизма прижима:

Вынуть винт с трапециидальной резьбой из корпуса струбцины.

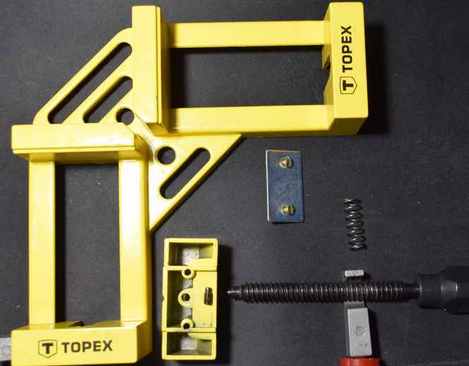

Часть угловой струбцины с вынутым винтом с трапециидальной резьбой и механизмом прижима:

4. Вынуть кнопку механизма быстрого съёма и пружину из корпуса.

Паз для деталей углового зажима струбцины, в который вставляется пружина и кнопка быстрого отпускания резьбы зажимного винта:

Механизм зажима под 90 градусов и удерживаюшая пружина перед установкой в паз струбцины:

5. Растянуть пружину или заменить ее на более мощную.

6. Почистить и, при необходимости, смазать детали струбцины, собрать ее в обратном порядке.

При вкручивании болта без шляпки, фиксирующего винт-толкатель, нужно закрутить его до конца, а затем немного открутить, иначе заблокируется вращение толкателя:

Если вторая часть угловой струбцины работает хорошо, ее все же стоит разобрать, почистить, смазать, немного для профилактики растянуть пружину и затем, как минимум, несколько месяцев пользоваться хорошо работающей струбциной.
