Обзор бюджетной дискретной видеокарты Intel Iris Xe MAX

В марте 2022 года на рынке стали появляться дискретные видеокарты, созданные на основе немного улучшенных видеочипов DG1 от компании Intel.

Первые модели видеокарт на основе графических адаптеров Intel DG1 появились в 2021 году и не завоевали особой популярности из-за слабой производительности и проблем с совместимостью (подробнее в статье Некоторые особенности дискретных видеокарт Intel DG1 c 4GB VRAM). Фактически это гибридные графические адаптеры для стационарных компьютеров. в которых используются GPU Iris Xe, предназначенные для мобильного сегмента (аналог интегрированной графики в процессорах Tiger Lake Gen. 12.1).

Одной из видеокарт, использующих «мощный» GPU DG1 Iris Xe MAX стала модель производства китайской компании Gunnir, особенности которой и рассматриваются в данной статье.

Технические характеристики дискретных видеокарт Intel Iris Xe MAX

Технические особенности видеокарт Intel Iris Xe MAX (в сравнении с новыми графическими адаптерами Intel Arc A370):

  • Дата начала производства — 31.10.2020 (2022);
  • Графический процессор — DG1 Iris Xe MAX (DG2-128EU);
  • Архитектура — Intel’s ARC Alchemist (Xe-HPG);
  • Технический процесс, нм — 10 (6);
  • Количество транзисторов, млрд. — 5 (?);
  • Площадь кристалла, mm² — 95 (146);
  • Количество испольнительных единиц (Execution Units, EU) — 96 (128);
  • Количество шейдерных ядер (Shading Units) — 768 (1024);
  • Количество блоков TMU/ROP — 48/24 ( / );
  • Частота работы GPU, МГц — 1650 (2200);
  • Производительность FP32, TFLOPS — 2.53 ();
  • Производительность FP64, GFLOPS — 633.6 ();
  • Объем видеопамяти, GB — 4;
  • Тип видеопамяти — LPDDR4X / GDDR6;
  • Тактовая частота памяти, МГц/эффективная частота, Gbps — 2133/4.3 ();
  • Разрядность шины памяти, бит — 128 / 64;
  • Кеш L2/L3, MB — 1/-;
  • Полоса пропускания памяти, GB/s — 68.26 (112);
  • Поддержка CUDA/OPENCL — -/3.0 ();
  • Теоретический хешрейт на Ethash, MH/s (согласно VRAM) — 8.5 (14);
  • Потребление (TDP), ватт — 41 (50);
  • Теоретическая энергоэффективность, MH/s на ватт — 0.2 (0.28).

Информация о видеокарте Intel Iris Xe MAX согласно программе GPU-Z:

https://www.igorslab.de/wp-content/uploads/2022/03/007.jpg

Кроме моделей Intel Xe Max (ядро DG1) и Intel Arc A370 (DG2-128) в линейке графических чипов Intel есть более урезанные GPU с меньшим количеством вычислительных ядер: Iris Xe без приставки Max с 80 EU и Intel Arc A350 с 96 EU. Их производительность хуже на 20 и 33% соответственно.

Аппаратные особенности видеокарт Intel Iris Xe MAX на примере модели GUNNIR V2

Дискретные видеокарты Intel Iris Xe MAX официально поддерживаются только чипсетами B460, B365, H310C и новее, то есть на материнских платах для процессоров Intel Coffee и Comet Lake (9-10 поколение).

Это связано с тем, что чип Iris Xe разработан для работы в связке с EEPROM мобильного устройства, на котором он установлен.

Возможно, при определенной сноровке и модификации BIOS получится запустить такой графический адаптер и на других чипсетах, но вряд ли это получится на платформе AMD.

Передняя часть платы видеокарты Intel Iris Xe MAX производства Gunnir (фото с сайта igorslab):

https://www.igorslab.de/wp-content/uploads/2022/03/PCB-Front.jpg

Задняя часть платы графического адаптера Intel Iris Xe MAX (фото igorslab):

https://www.igorslab.de/wp-content/uploads/2022/03/PCB-Back.jpg

В связи с небольшим потреблением адаптеров Intel Iris Xe MAX, их питание полностью обеспечивается через слот PCI-E материнской платы или райзера.

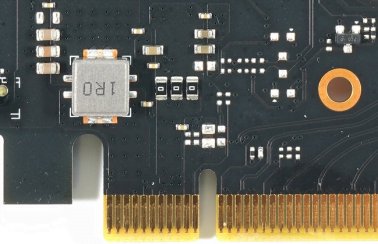

Линия питания +12 вольт защищена тремя резисторами-нулевиками:

Питание графического процессора обеспечивается двумя фазами с помощью N-канальных силовых транзисторов SM4507NHKP (Uds=30V, Id=60A, R= DS(ON) 5.
5mΩ) и SM4378NSKP (30V/49A, RDS(ON)= 8):

На плате видеокарты установлено два ШИМ-контроллера GS9238 (аналог APW8713).

Чипы памяти, как и на видеокарте Intel DG1 с 80EU, набраны микросхемами LPDDR4X с маркировкой K4U8E3S:

В качестве микросхемы флеш-памяти используется Serial NOR чип MX25U6432F, который работает в связке с UEFI материнской платы:

Видеокарта DG1 Iris Xe MAX работает в режиме PCI-E x 8^

Охлаждение видеочипа и мискросхем VRAM обеспечивается алюминиевым радиатором, обдуваемым одним девятилопастным 4-пиновым вентилятором:

https://www.igorslab.de/wp-content/uploads/2022/03/Cooler-Heatsink.jpg

Как видно из приведенных данных, производительность видеокарт Intel DG1 и DG2 соответствует самому младшему сегменту уровня Nvidia GT1030/1050 AMD Radeon RX550/460 при лучшей энергоэффективности.

Вряд ли видеокарты Intel DG1 станут востребованными среди майнеров, хотя в некоторых случаях они могут быть использованы для проведения вычислений на алгоритмах семейства Cryptonight, verthash и некоторых других.
