Блок питания Vinga VPS-1200Pl — недорогая платина для мощных компьютеров

Блок питания Vinga VPS-1200Pl разработан в 2016 году. Это модульный БП стандарта ATX с платиновым сертификатом для напряжений 100-240 вольт.

Блок собран на платформе SAMA. В Европе оригиналы таких блоков продаются под названием SAMA FTX-1200-1 Forza, в Германии они стоят по 170-190 евро.

Он является неплохим выбором для использования в майнинг фермах с 4-6 видеокартами уровня Nvidia GTX1066/AMD Radeon RX4xx/5xx.

Невысокая стоимость, хорошая энергоэффективность и высокая отдаваемая мощность делают Vinga VPS-1200Pl  достойной альтернативой для майнеров.

Большим недостатком этого БП является нестандартное расположение пинов, использующееся в его выходных разъемах. Из-за этого кабеля от других блоков питания нельзя использовать вместе с Vinga VPS-1200Pl без перепайки.

Учитывая скромную комплектацию (для видеокарт есть всего 4 кабеля с проводами 16 AWG, на каждом из них по 2 разъема питания PCIe 6+2 пин), собрать риг на 6 видеокарт среднего уровня с этим БП без разветвителей (переходников) будет проблематично.

Рассмотрим подробнее технические особенности БП VINGA VPS-1200Pl.

Технические данные блока питания VINGA1200Pl

Vinga 1200W (VPS-1200Pl) – это дешевый импульсный блок питания с заявленной мощностью 1200 ватт.

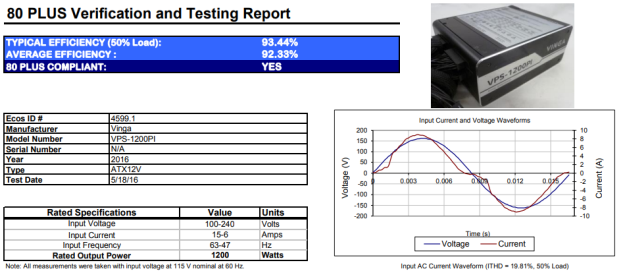

Этот источник питания имеет официальный платиновый сертификат 80 Plus Platinum для напряжения 115 вольт (КПД 93,4% при 50% нагрузке, в среднем 92,33%):

Для напряжения 230V EU Internal сертификата Platinum у этого БП нет, но, тем не менее, он имеет неплохую эффективность и для этого стандарта.

Vinga VPS-1200Pl имеет такие технические данные:

  • Uвх — переменное напряжение 100-240 В;
  • Iвх. – 6-15 ампер;
  • Частота входного тока – 47-63 Гц;
  • Imax +12В — 98 А;
  • Imax +5В — 20 А;
  • Imax +3,3В — 20 А;
  • Imax -12В — 0,3 А (3,6W);
  • Imax +5VSB — 3 А (15W);
  • Pmax по линиям +3,3V и +5V — 100 Вт;
  • Pmax по линии +12В — 1176 Вт;

В БП есть защита от подачи пониженного и повышенного напряжения OVP/UVP, от работы без нагрузки (NLO), сверхтока (OCP), перегрузки (OLP, OPP).

Пиковая выходная мощность достигает 1301 ватт (запас в 8% от паспортного максимума).

Защита от перегрузки по току замыкания срабатывает при следующих токах:

  • +12В — 118 А;
  • +5В — 37 А;
  • +3,3В — 35 А.

Уровень пульсаций выходных напряжений Vinga VPS-1200Pl (SAMA FTX-1200-1 Forza) при разной нагрузке:

Комплектация Vinga VPS-1200Pl:

  • кабель 20+4-контактный ATX 1 шт. (65 см);
  • кабеля 4+4-контактный ATX12V – 2 шт. (70 см);
  • кабеля с разъемами питания PCIe устройств – 4 шт. (по 2 разъема 6+2 пин, 50-65 см);
  • кабель питания «Molex» — 1 шт. (4 разъема PATA + 1 FDD);
  • кабеля питания SATA — 3 шт. (по 4 разъема);
  • активное охлаждение — бесщеточный двухконтактный 120x152x25-мм вентилятор HONG HUA HA1225L12F-Z с гидродинамическим подшипником (FDB), 12В, ток 0,33А на 3,96 Вт, частота вращения 1600 об/мин;

Габариты — 190×152×86 мм.

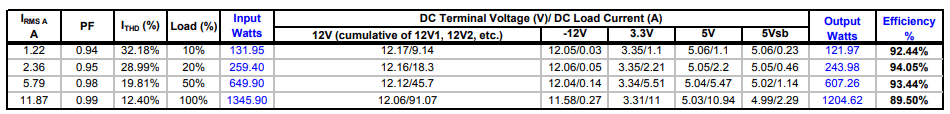

Выходное напряжение и КПД БП Vinga VPS-1200Pl при разной нагрузке:

Согласно таблице КПД Vinga 1200W – от 89,5 до 94,05%. КПД Vinga 1200W при 50% загрузке блока (600 ватт) – 93,44%.

Лабораторные данные по изменению выходного напряжения БП по линии +12 вольт в зависимости от нагрузки:

График потребляемой из сети мощности от полезной (выдаваемой на нагрузку):

График эффективности блока питания Vinga 1200 ватт в зависимости от загрузки:

Vinga VPS-1200Pl имеет следующие достоинства:

  • хороший КПД и высокий уровень стабилизации выходных напряжений при разной нагрузке;
  • поддержание работоспособности при сильных просадках входного напряжения (БП работает в штатном режиме Uвх=100-240V);
  • активный PFC, обеспечивающий коэффициент мощности (PF) более 90%, отдельные DC/DC-преобразователи по линиям 3,3 и 5 вольт, высокоэффективный синхронный выпрямитель c 8- мосфетами по линии 12 вольт;
  • установлена достаточно качественная элементная база, мощные входные конденсаторы высокотемпературной серии фирмы Nippon Chemi-Con (два по 560 мкф на 450V и допустимой температурой 105 градусов), в выходной цепи 12 вольт используются полимерные конденсаторы емкостью 1000 мкф на 16 вольт;
  • имеется 8 модульных гнезд для подключения шлейфов питания GPU и CPU;
  • блок имеет хорошую систему охлаждения, в которой в качесвте радиатора используется корпус, благодаря чему он мало греется при нагрузке на 50-70% от максимальной.

В Германии на оригинальные блоки SAMA FTX-1200-1 Forza дают 10 лет гарантии, что подтверждает их высокое качество.

В отрицательную сторону БП Vinga VPS-1200Pl можно отметить:

  • недостаточная комплектация кабелями питания видеокарт, их малая длина;
  • несовместимость гнезд для подключения шлейфов питания GPU и CPU, а также периферии с блоками других производителей.

Подключение видеокарт к блоку питания Vinga VPS-1200Pl

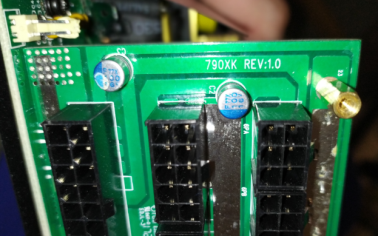

На корпусе БП имеется 8 разъемов для подключения нагрузки по линии 12 вольт. Реально к его разъемам можно подключить 7 отдельных шлейфов питания видеокарт, так как восьмой разъем задействован для питания CPU:

Так как в комплекте БП есть всего 4 шлейфа питания PCI-E, то для сборки рига нужно использовать сторонние кабеля или переходники-разветвители, что значительно ухудшает удобство и безопасность эксплуатации.

При использовании сторонних кабелей питания на этом БП нужно внимательно проверить тестером распиновку гнезд CPU/PCI-E на корпусе Vinga VPS-1200Pl.

Риг из 6 видеокарт с блоком питания Vinga 1200W (используется 1 переходник-разветвитель кабеля питания CPU и 3 разветвителя PCI-E 6+2 пин, одно модульное гнездо на корпусе осталось незадействованным):

Фотография внутренностей блока питания со снятым корпусом и боковыми крышками:

Схемотехнические решения, использующиеся в БП VINGA1200Pl

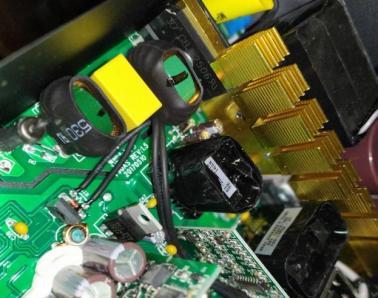

Детали входного фильтра блока питания Vinga VPS-1200Pl размещены в двух местах. Первая часть EMI-фильтра, состоящая из двух Y и одного X-конденсаторов, смонтирована на выключателе блока питания:

На основной плате смонтированы варистор, еще один X-конденсатор и два синфазных дросселя:

Для выпрямления сетевого напряжения в диапазоне от 100 до 240 вольт используются две диодные сборки GBJL2506, установленные на анодированном радиаторе:

Сборки GBJL2506 рассчитаны на ток в 25 ампер при напряжении от 50 до 1000 вольт, что вполне достаточно для этого блока.

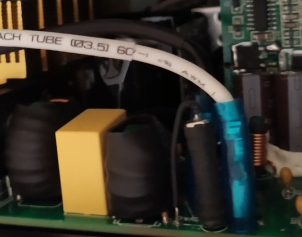

Все греющиеся компоненты и провода закрыты термоустойчивыми трубками:

Управление блоком питания осуществляется ШИМ-контроллером CM6901T6X:

Эта плата отвечает за управление резонансным преобразователем и синхронным выпрямителем, благодаря которым у этого источника питания имеется хорошая энергоэффективность.

В блоке используются качественные дроссели в черном пластиковом корпусе:

Дроссель модуля активной коррекции коэффициента мощности (APFC):

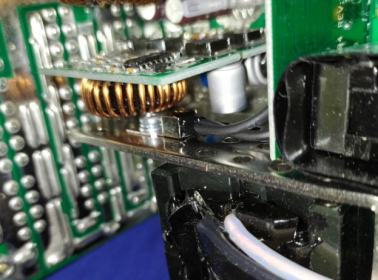

Дроссель в низковольтной части БП:

Во входной цепи БП используются карбидокремниевые диоды Шоттки третьего поколения SCS310AP:

Согласно rohm такие диоды не рекомендуются для установки в современных БП:

Активная регулировка PFC в блоке осуществляется контроллером LLC-преобразователя CM6901T6X, который имеет увеличенный КПД по сравнению с широко использующимся TL494:

В качестве супервизора в блоке Винга 1200 Платинум используется уже устаревшая микросхема Weltrend WT7502V, которая должна обеспечивать защиту UVP и OVP по +3.3, +5 и +12В.

Защита по току по линиям +5В и +3.3В обеспечивается в DC-DC преобразователях 12 -> 5 и 3.3В. Защита по току по линии+12В обеспечивается во входной цепи микросхемой CM6901T6X.

За формирование дежурного питания +5 вольт отвечает микросхема EM 8569A:

Напряжения +3,3В и +5 вольт формируются DC/DC-преобразователями на отдельных платах:

Управление DC/DC-преобразователями осуществляется с помощью ШИМ-контроллеров APW7073:

Быстродействующие мосфеты M3006D фирмы UBIQ Semiconductor в DC/DC-преобразователях:

Диод Шоттки 20V45CT (Ultra Low Vf=0.32V при If=5A):

Твердотельные выходные конденсаторы блока питания 1000 мкф на 16 вольт (7 шт):

На колодке с выходными разъемами имеется еще два пленочных электролитических конденсатора:

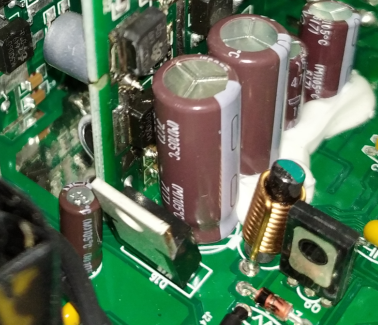

Конденсаторы Nippon Chemi-Con низковольтной части:

Датчик температуры для регулировки скорости вращения вентилятором:

Заключение

Блок питания Vinga VPS-1200Pl использует хорошую схемотехнику плафтормы SAMA, имеет среднее качество сборки, хорошую эффективность при низкой цене. Это самый дешевый блок питания с платиновым сертификатом (правда, только для 110 вольт) на мощность до 1200 ватт.

Его можно с успехом использовать для обеспечения питания устройств с мощностью 600-800 ватт, что идеально подходит для ригов на 4-6 видеокарт средней мощности.

После замены двух БП Xilence A+ на 830 Вт (сертификат Бронза) на один БП Vinga VPS-1200Pl, при тех же настройках майнинга Ethereum на 4-х GTX1660Ti плюс 2-х GTX1066, потребление из розетки уменьшилось с 570 до 550 Ватт (выигрыш 20 ватт или 3-4%).

При обеспечении питания более 4-х видеокарт с помощью этого блока нужно использовать дополнительные кабеля. Имеющихся в комплекте устройства 4-х шлейфов явно недостаточно, несмотря на то, что на каждом из них имеется по два разъема 6+2 пин. Конструкция БП позволяет довольно легко обойти это препятствие, так как на корпусе имеется 8 разъемов для подключения кабелей питания CPU и GPU. Несовместимость контактов с другими модульными БП можно исправить, купив кабеля с нужной распиновкой, или самостоятельно перепаяв разъемы кабелей от других БП.
