Тестер инициализации материнской платы из программатора ST LINK v2

При ремонте материнских плат компьютеров и ноутбуков часто требуется проверить успешность прохождения POST-проверки при старте.

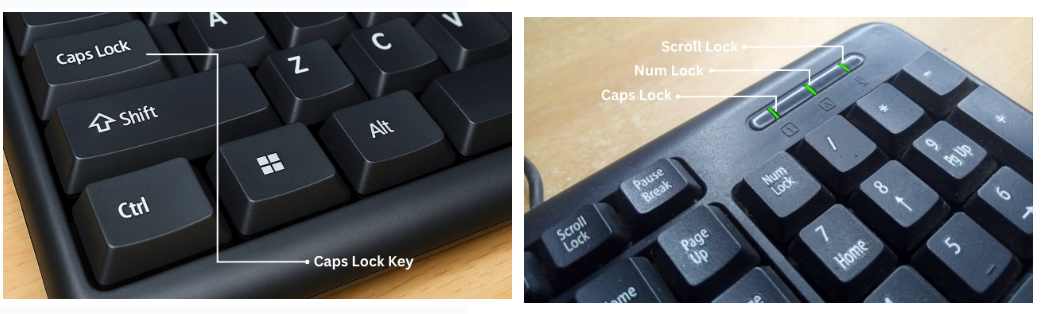

Для этого можно использовать подходящую Test-карту (Debug-плату) или хотя бы клавиатуру — если с запуском все нормально, при нажатии на кнопку Caps Lock на ней должен загораться соответствующий индикаторный светодиод:

Кроме того, для проверки можно использовать отдельный тестер инициализации, притворяющийся клавиатурой, на которой нажимается Caps Lock.

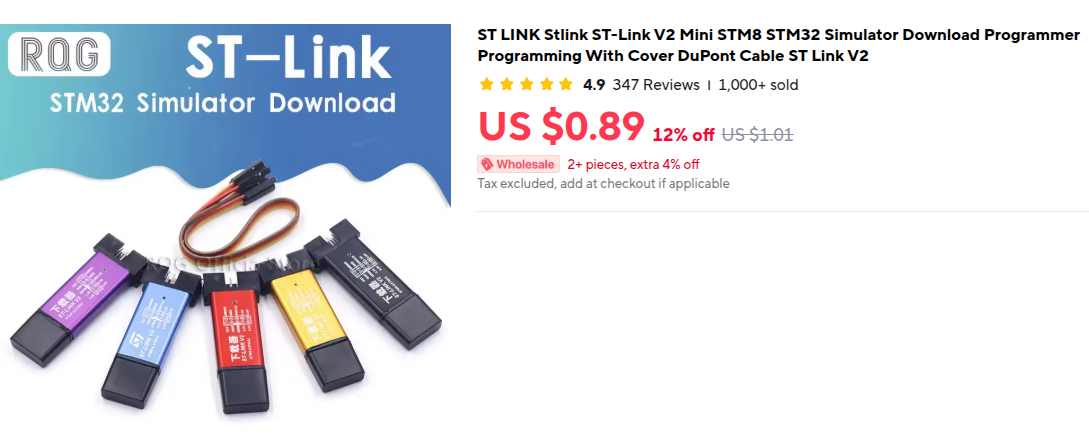

Самодельный компактный (по размеру флешки) Motherboard-тестер инициализации, поодключаемый через USB-разъем, можно сделать из дешевого клона-программатора ST LINK V2 с AliExpress, который там можно купить за копейки:

ST-Link V2 — это доступный программатор и отладчик (debugger) для микроконтроллеров STM8 и STM32 с разъемами USB и JTAG. Он содержит встроенный самовосстанавливающийся предохранитель на 500mA, имеет выходы с напряжениями 3.3V и 5V, работает с компьютером по стандартному USB-интерфейсу. Программатор ST-LINK V2 USB подключается к компьютеру (ноутбуку/материнской плате) через порт USB, предоставляя JTAG или SWD интерфейс, позволяющий производить программирование или отлаживание. Для работы с ST-Link V2 можно использовать различные программы, например:

• ST-LINK Utility 2.0+;

• STVD 4.2.1+;

• STVP 3.2.3+;

• IAR EWARM V6.20+;

• IAR EWSTM8 V1.30+;

• KEIL RVMDK V4.21+;

• ATOLLIC, TASKING и другие.


Перед использованием программатора желательно обновить его прошивку до последней версии firmware, используя программу ST-Link Utility.

Различные версии программатора ST-Link V2, выпущенные в Китае, могут иметь отличающееся назначение контактов на 10 контактном разъеме JTAG, не совпадающее с картинкой на корпусе. Поэтому перед его использованием/переделкой нужно разобрать снять внешнюю оболочку и ознакомиться с особенностями используемой модели.

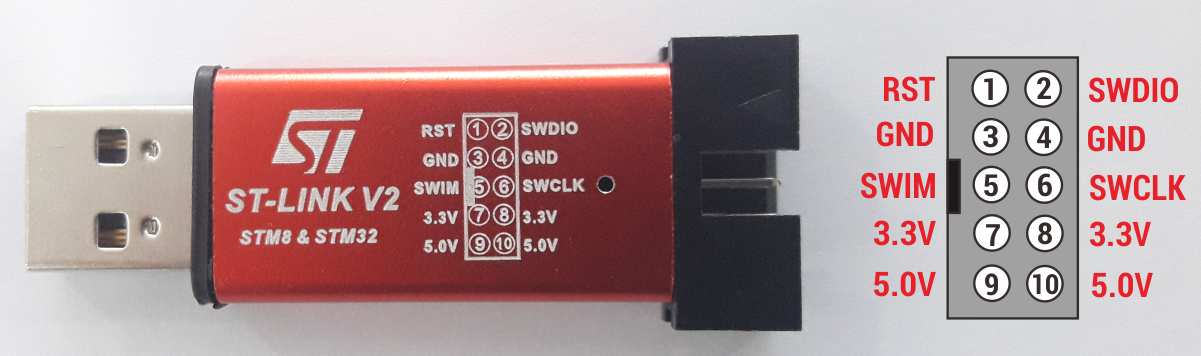

Обычно программатор ST-Link V2 имеет следующую распиновку:

Назначение контактов на JTAG-разъеме программатора ST-Link V2:

1. RST

2. GND

3. SWIM

4. 3.3V

5. 5V

6. SWDIO

7. GND

8. SWCLK

9. +3.3V

10. +5V


Другой вариант расположения контактов на разъеме программатора ST-Link V2 с AliExpress:

1. RST

2. SWIM

3. GND

4. 3.3V

5. 5V

6. SWCLK

7. SWDIO

8. GND

9. +3.3V

10. +5V

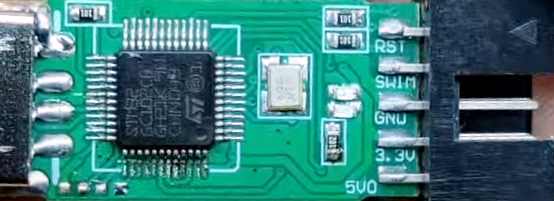

Версия платы программатора с зеленой печатной платой с таким расположением контактов:

Есть еще программаторы с таким расположением контактов JTAG-разъема:

1. RST

2. SWDIO

3. GND

4. GND

5. SWIM

6. SWCLK

7. +3.3V

8. +3.3V

9. +5V

10. +5V

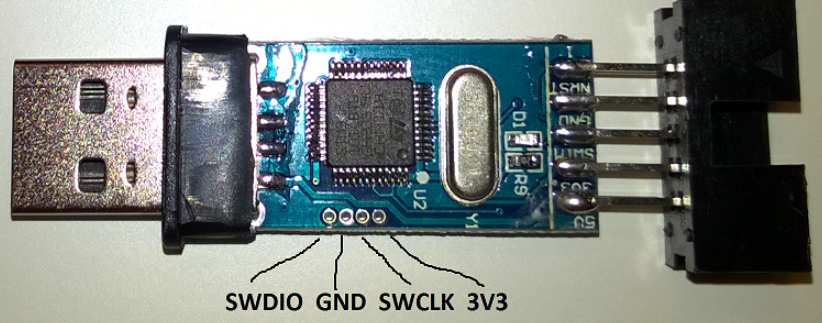

На плате программатора нужно найти контакты GND, CLK, DO, +3.3V, например:

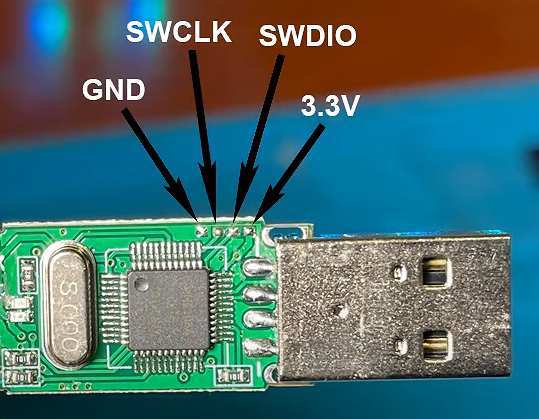

или:

Точное назначение контактных площадок можно узнать, скачав Datasheet на контроллер, установленный на плате программатора.

Разобравшись с назначением контактов на плате будущего тестера, можно приступать к переделке программатора.

Как переделать программатор ST-Link V2 с AliExpress в USB-тестер инициализации?

Последовательность действий по переделке программатора в тестер инициализации материнских плат:

• заказать на AliExpress два программатора. Один из них будет переделан на тестер, второй будет использовать по прямому назначению (программировать первый);

• обновить прошивку программатора, например, программой ST-LinkUpgrade, ее можно скачать на сайте ST Microelectronics (кнопка Get Latest);

• снять с программатора защитный корпус;

• разобраться с назначением контактов на печатной плате препарируемого устройства, сделать четыре соединения будущего тестера с контактами разъема JTAG второго программатора:
  • GND с GND;

  • CLK с SWCLK;

  • DO с SWDIO;

  • +3.3V с +3.3V.

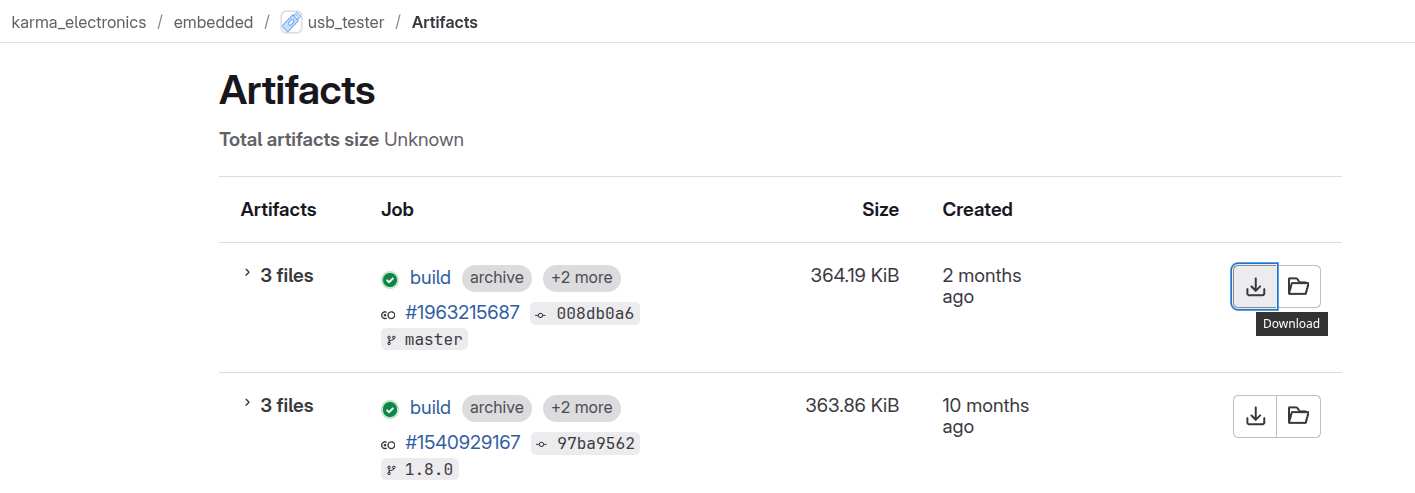

• скачать актуальную версию прошивки тестера от Dmitriy Karmanov (архив artifacts.zip) с gitlab, репозиторий karma_electronics/embedded/usb_tester/-/artifacts:


Файл usb_tester_bc_stlink_china.bin прошивки китайского программатора находится в папке output/bc_stlink_china.

• установить на компьютер утилиту для заливки прошивки, например программу STM32CubeProg (раньше называлась ST-LINK Utility):


• подключить второе устройство-программатор, соединенный с будущим DIY-тестером инициализации, к USB-порту компьютера, залить в него прошивку (файл usb_tester_bc_stlink_china.bin);

• отсоединить служебные провода, собрать устройство и пользоваться DIY USB-тестером инициализации. Самодельный тестер на ST-Link не может проверить состояние напряжений на USB разъеме., поэтому перед его использованием необходимо самостоятельно тестером проверить состояние порта (дата-линии и линия питания +5V).


Если проверямая материнская плата успешно прошла процедуру инициализации, на тестере будет мигать красный светодиод.

Если необходимо получить звуковую сигнализацию процедуры инициализации, можно подключить микродинамик к выводам GND и SWDIO тестера. Для этого можно использовать Speaker с подпаянным к нему разъемом или Dupont-коннекторы. Учитывая, что в DIY тестере разъем JTAG уже не нужен, его можно просто отпаять и качественно подключить небольшой динамик-пищалку к контаткам GND и SWDIO.
