Ремонт видеокарт с неисправными портами вывода

Информация, изложенная в статье, не претендует на полноту раскрытия затронутой темы.
Критические замечания по теме и поправки приветствуются.

Видеокарты являются достаточно сложными устройствами, подверженными поломкам из-за многих возможных причин, например, неправильной эксплуатации, некачественного питания, несоблюдения терморежима, а также в связи с недостатками, заложенными в их конструкцию при проектировании/производстве.

Иногда компьютер с видеокартой запускается, загружается операционная система, но нет изображения на дисплее, подключенном к видеокарте (ошибка GPU detected but No Display). При дистанционном подключении к такому устройству с помощью VNC Viewer (или подобной программы) можно увидеть рабочий стол, запускать программы и производить другие действия, используя монитор, подключенный по сети. Такая ситуация связана с тем, что на плате видеокарты прекратил функционировать участок схемы между GPU и разъемом. При этом чип адаптера остается исправным, что позволяет ограниченно использовать видеокарту, например, для рендеринга, или майнинга (как модель «Mining Edition»). В самых тяжелых случаях на адаптере может выгореть чип GPU, после чего видеокарту можно перевести в разряд доноров либо выбросить…

Что делать, если не работает ни один выход на видеокарте?

Чтобы починить видеокарту, вынужденно переведенную в разряд «Mining Edition», в первую очередь нужно проверить исправность портов подключения дисплея и кабеля (переходника, если таковой используется). Иногда часть из них остается в рабочем состоянии, что позволяет продолжить эксплуатацию GPU, просто переключив кабель монитора в в другой порт.

Не всегда это возможно, так как неисправность одного из портов часто влечет за собой проблемы и на других, так как они электрически соединены между собой:

Порты HDMI и DVI обычно выходят из строя парами, так как у них используются одни и те же сигнальные линии:

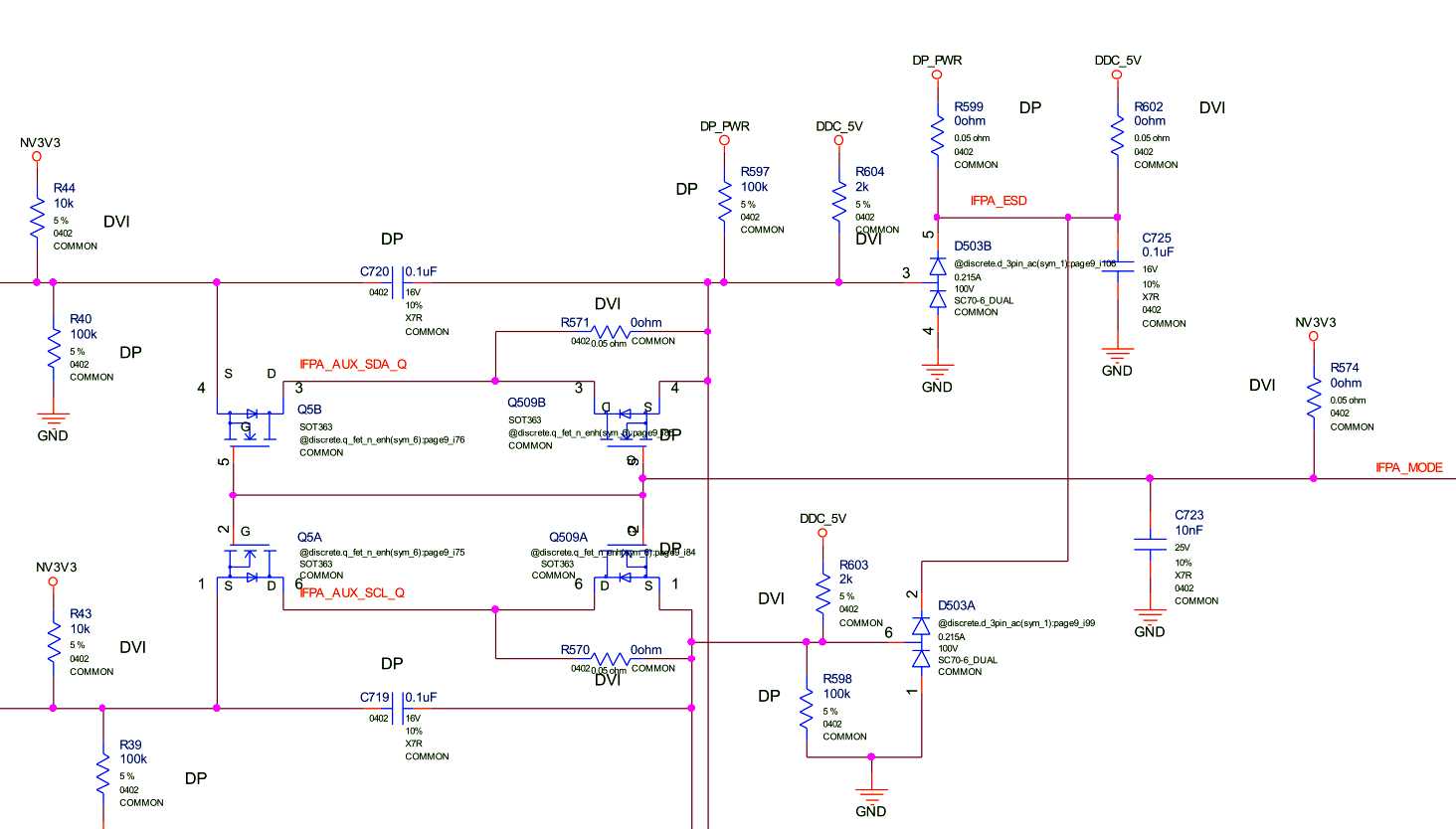

Разводка сигнального вольтажа DDC_5V, который приходит от монитора, на плате некоторых видеокарт Nvidia GeForce GT1030:

Для ремонта видеокарты с неработающим портом вывода нужно найти информацию о назначении контактов неисправного разъема, а затем на отключенном устройстве проверить на них сопротивления, в особенности HPD, на сигнальных линиях и пине +5 вольт (сигнал DDC_5V).

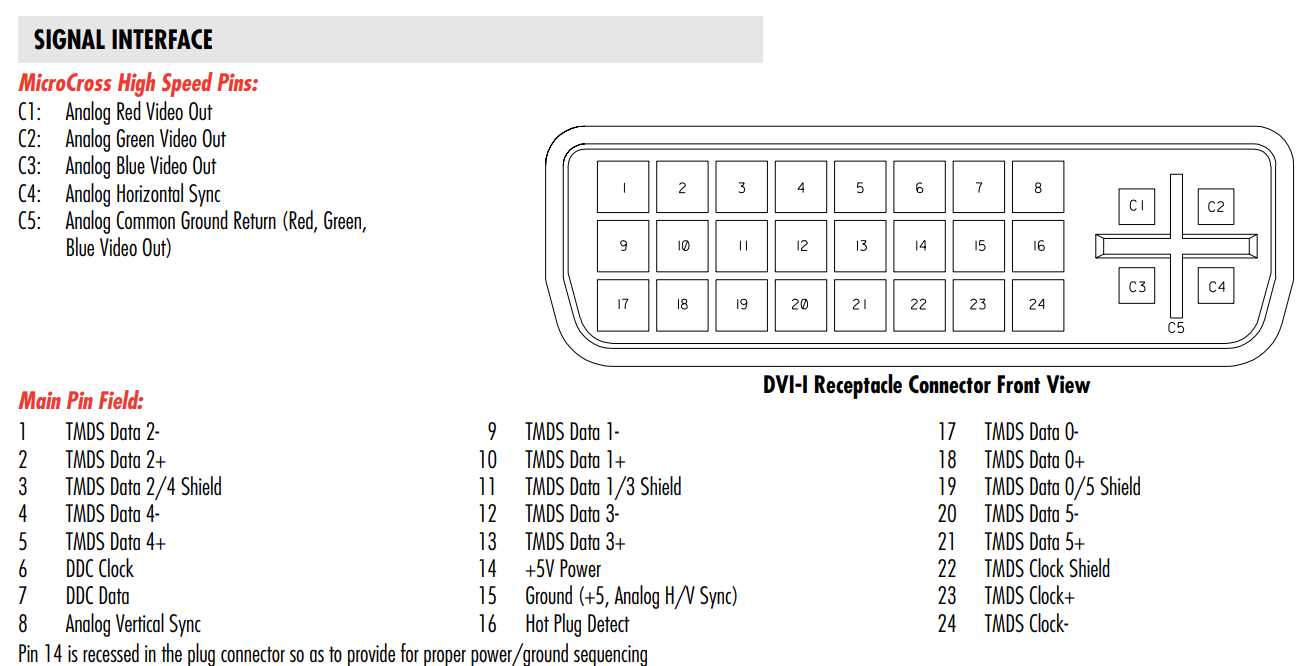

Назначение контактов разъема DVI-I видеокарт:

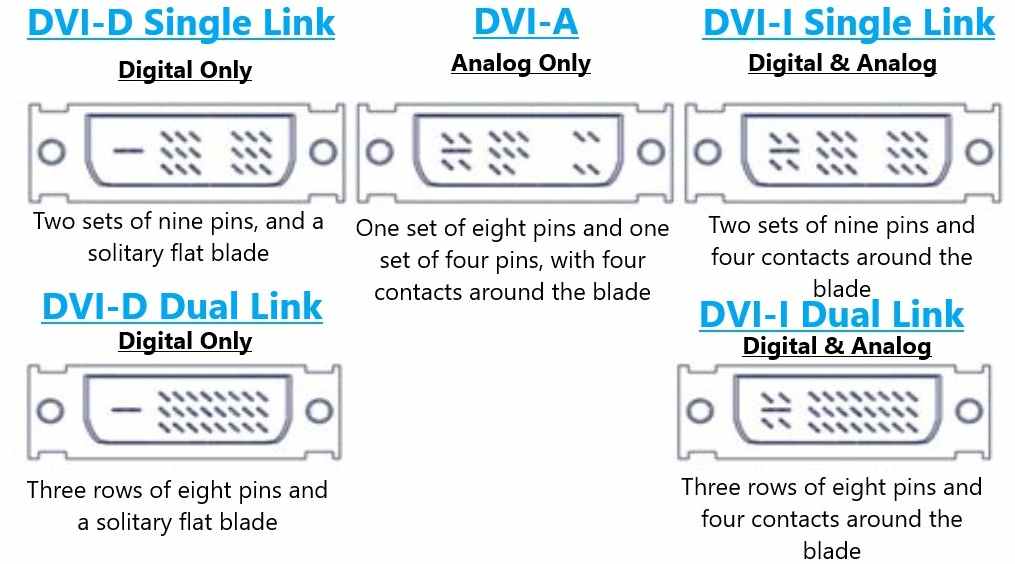

В некоторых случаях неисправность, при которой частично неисправная видеокарта не передает изображение на монитор, связана с плохой пайкой контактов, либо низким качеством изготовления разъема, его непродуманной конструкцией:

Проблема появляется после слишком сильного надавливания на разъем в момент присоединения кабеля, когда плохо припаянный порт видеокарты отрывается от печатной платы, его контакты деформируются, замыкая друг друга. При появлении короткого замыкания обычно сгорают развязывающие элементы, либо, особенно при отсутствии таковых на дешевых моделях, выходит из строя GPU.

Часто контакты разъема портов вывода изображения на видеокарте подключаются через резисторы-нулевики, которые являются защитными элементами, защищающими чип видеокарты в случае коротких замыканий из-за неправильного подключения кабеля монитора. На приведенном ниже в качестве примера фрагменте схемы видеокарты эту роль выполняют резисторы R681-R503.

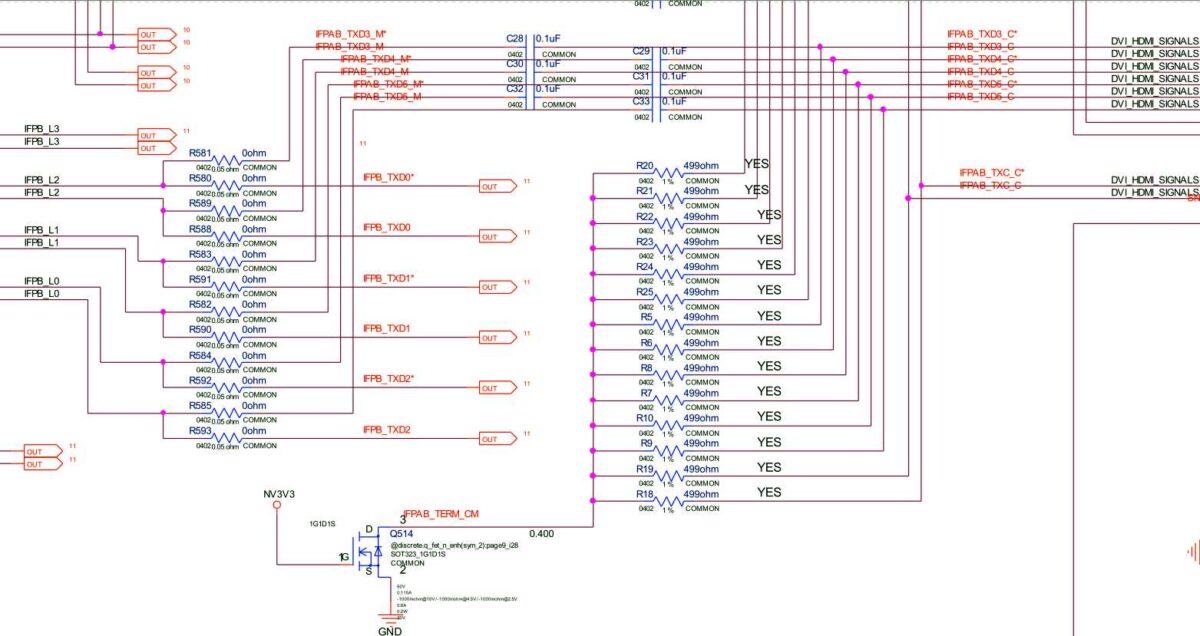

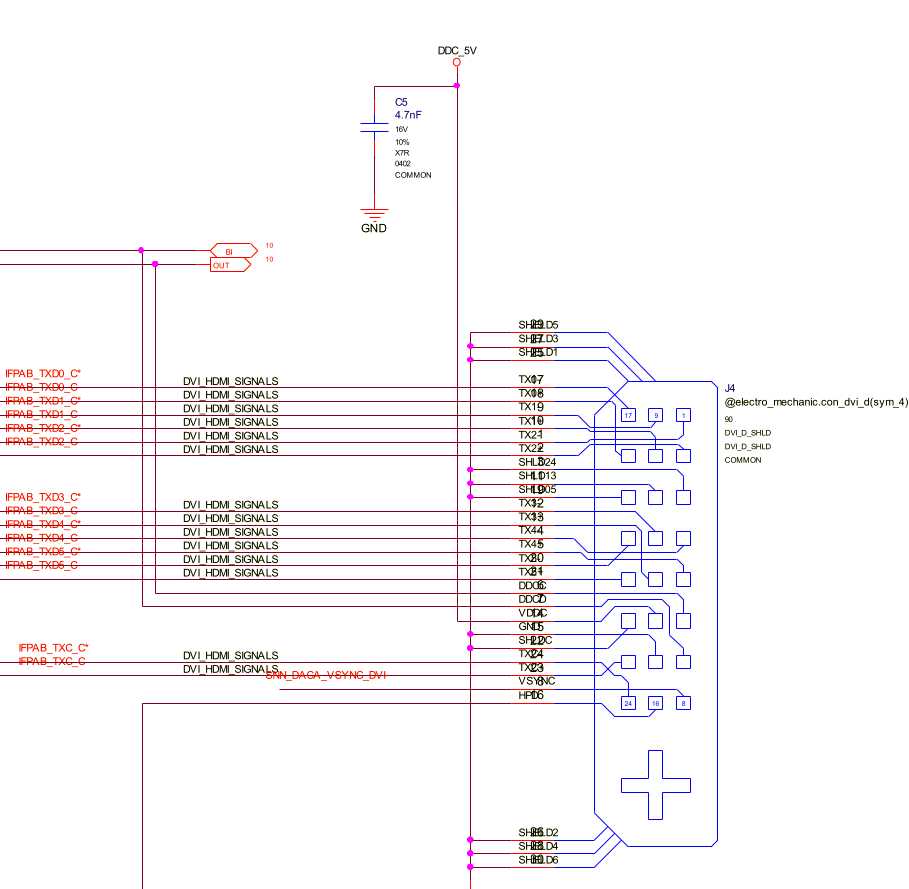

Фрагмент схемы видеокарты Nvidia GT 1030 (модель PG110-A00 с разъемами HDMI/DP + DVI-D/DP), отвечающий за передачу изображения на дисплей:

На отключенной видеокарте с неисправным портом DBI мультиметром в режиме проверки диодов проверяется сопротивление дифференциальных пар, отвечающих за передачу данных, а также сопротивление по линии HPD (Hot-Plug Detect) на 16-м выводе.

На этих контактах не должно быть коротких замыканий. Если на видеокарте есть несколько одинаковых портов, на них следует сравнить падения напряжений на одинаковых пинах:

1 TMDS Data 2-
2 TMDS Data 2+
3 TMDS Data 2/4 Shield
4 TMDS Data 4-
5 TMDS Data 4+
6 DDC Clock
7 DDC Data
8 Analog Vertical Sync
9 TMDS Data 1-
10 TMDS Data 1+
11 TMDS Data 1/3 Shield
12 TMDS Data 3-
13 TMDS Data 3+
14 +5V Power
15 Ground
16 Hot Plug Detect
17 TMDS Data 0-
18 TMDS Data 0+
19 TMDS Data 0/5 Shield
20 TMDS Data 5-
21 TMDS Data 5+
22 TMDS Clock Shield
23 TMDS Clock +
24 TMDS Clock —
C1 Analog Red Video Out
C2 Analog Green Video Out
C3 Analog Blue Video Out
C4 Analog Horizontal Sync
C5 Analog Common Ground Return

Кроме того, нужно проверить исправность элементов обвязки неисправного порта, развязывающих элементов, транзисторов, сопротивления резисторов с нулевым сопротивлением, которые играют роль предохранителей (линии DP_PWR, DDC_5V, NV3V3-DVI и другие):
