Напряжение питания +5 вольт формируется и на видеокартах AMD, и на Nvidia для питания других микросхем. Оно подается на VCC Pin преобразователей Vmem, PEX и других.

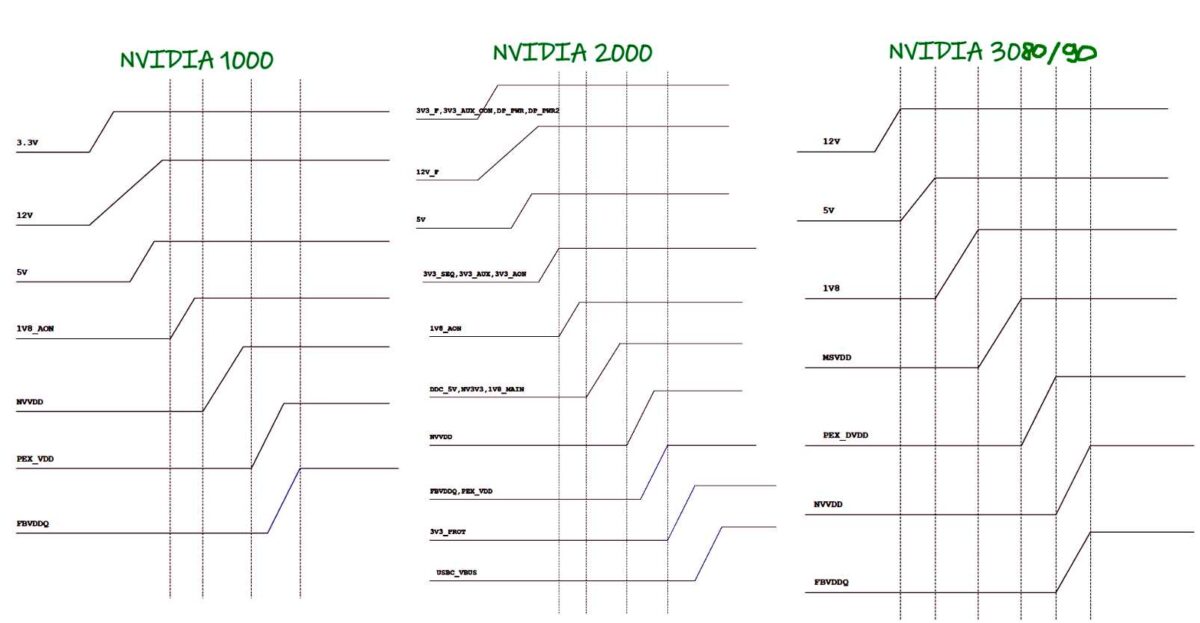

При отстутствии вольтажа 5V нарушается последовательность формирования питающих напряжений (Power Sequence), в результате чего на видеокарте не включаются в работу другие зависимые преобразователи (1.8V, NVVDD, PEX_VDD и т.д.) и она перестает работать:

В большинстве случаев вольтаж +5 вольт формируется из питающего напряжения +12 вольт, поступающего с контактов разъема PCI-E материнской платы.

В качестве преобразователя может использоваться линейный преобразователь (LDO) или синхронный импульсный понижающий преобразователь (например, RT7296F от RICHTEK, NB671LBGQ или MP1475 от Monolithic Power Systems).

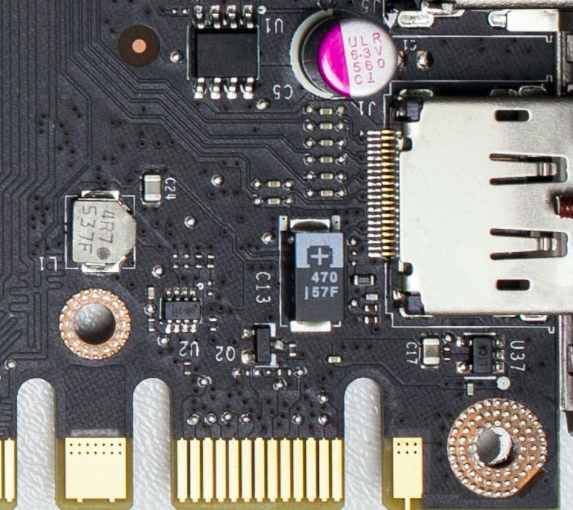

LDO 78D05LG (элемент PU32004) в цепи формирования напряжения +5 вольт на печатной плате видеокарты Nvidia Asus GT 1030 2GB GDDR5 Phoenix OC (PH-GT1030-O2G):

Изображение части платы видеокарты с синхронным преобразователем, формирующим напряжение +5V:

При диагностическом измерении сопротивления в цепи формирования напряжения +5V видеокарт Nvidia 1000-3000-й серий следует ориентироваться на сопротивление примерно в несоклько килоОм:

Если оно сильно занижено или там бесконечное сопротивление (обрыв), то скорее всего, имеется неисправность.

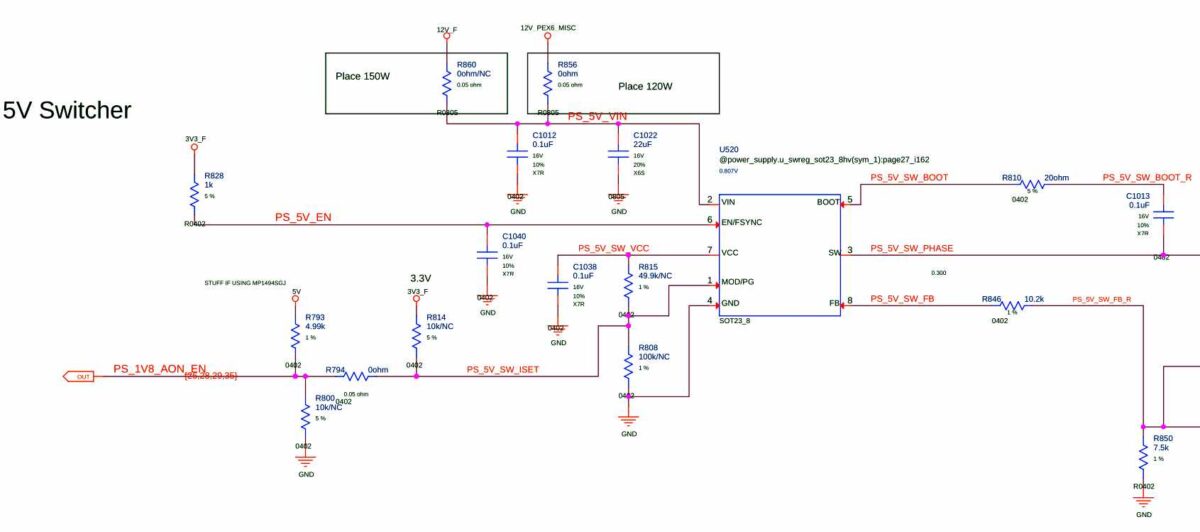

Один из вариантов схемы видеокарты Nvidia Galax GeForce GTX 1060, в которой формируется напряжение +5V с помощью синхронного преобразователя:

В данном случае контроллер U520, формирующий вольтаж 5V, включается при подаче напряжения +3.3V (сигнал PS_5V_EN) на его вывод 6 через резистор R828 номиналом 1kOhm. Выходное напряжение на выходе импульсного преобразователя регулируется с помощью резистивного делителя на резисторах R846 и R850, подключенных к выводу 8 FB.

Если выходное напряжение соответствует норме (плюс-минус 10%), на контакте 1 микросхемы формируется сигнал PG (Power Good, high state), который обычно используется для запуска преобразователя, формирующего вольтаж 1.8V.

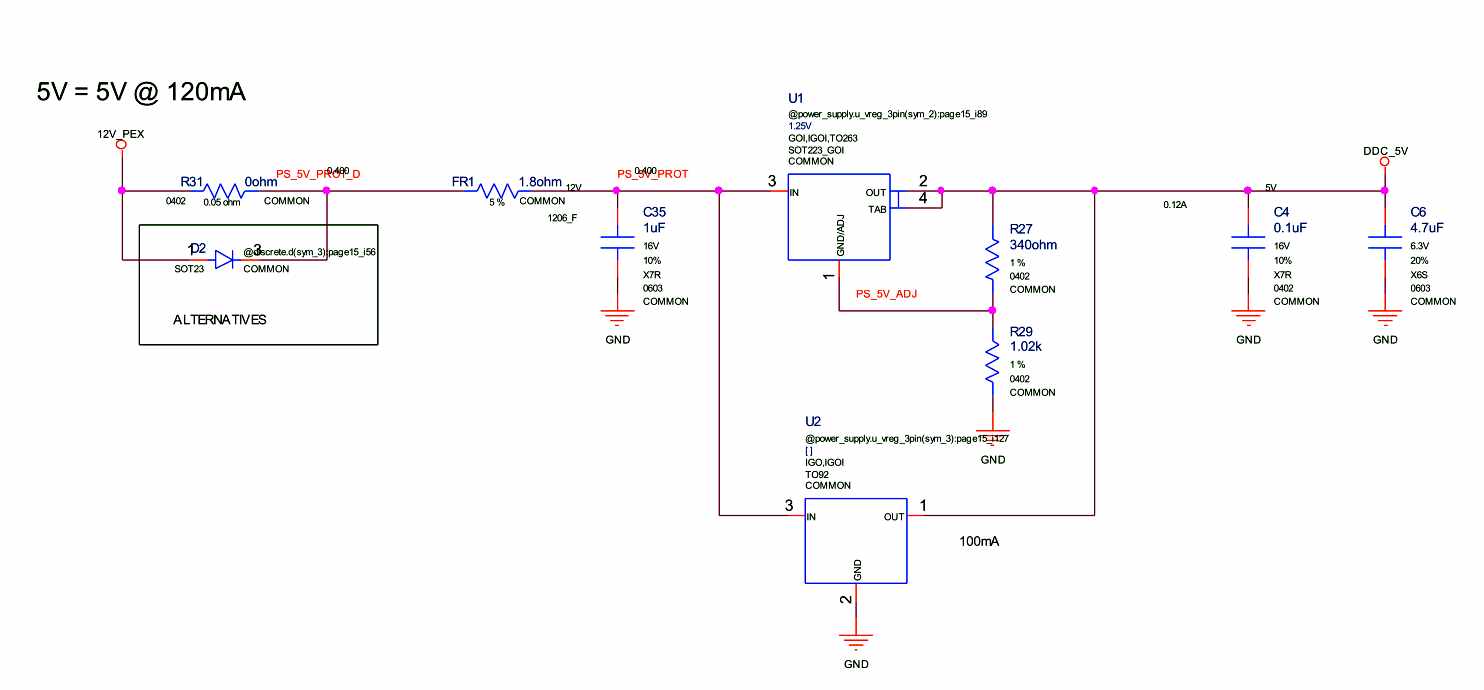

Вариант схемы видеокарты Nvidia GeForce GTX 1030, в которой формируется напряжение +5V из вольтажа 12V_PEX с помощью линейного преобразователя:

Какие причины могут вызвать неисправность цепи формирования напряжения +5 V на видеокарте?

При оncутствии напряжения +5 вольт на видеокарте проблему может вызвать отсутствие сигнала EN (+3.3V от PCI-E), а также вольтажа +12V на контакте Vin. В первую очередь следует проверить исправность резисторов, через которые поступают эти напряжения на преобразователь, а также резисторы делителя напряжения в цепи FB. Кроме того, на импульсном преобразователе должно присутствовать питание на контакте VCC.

Иногда неисправность вызывают закороченные фильтрующие конденсаторы (керамические). Их можно найти с помощью тщательного визуального осмотра, либо подавать в цепь вольтаж с ограничением тока от лабораторного БП и искать самый нагревающийся элемент тепловизором или другим способом.

Если напряжение +5 вольт формируется, но на выходе преобразователя нет сигнала PowerGOOD («POK»), то не вступает в работу очередной контроллер, формирующий вольтаж +1.8V. Тем самым нарушается алгоритм появления остальных питающих напряжений на видеокарте и она не работает. В этом случае, скорее всего, неисправен сам понижающий преобразователь.
