Технические особенности ASIC JASMINER X16-Q

ASIC JASMINER X16-Q – тихий, но производительный продукт для домашнего майнинга на алгоритмах Ethash, а также Etchash.

Производством ASIC JASMINER занимется китайская компания Sunrays Info Tech Limited (Китай), основной ритейлер – китайская фирма Sunrays International Group Limited（Jingle Mining).

Продвижением продукта в мире занимается корпорация Sunline со штаб-квартирами в Сингапуре, США и Китае. Генеральным директором Sunline Corp. является Михаэль Вонг (Michael Wong):

Технические характеристики и производительность ASIC JASMINER X16-Q

Буква Q в названии обозначает Quiet (тихий), то есть этот майнер как нельзя лучше подходит для тех, кто не желает слышать шума от работы производительной аппаратуры.

Основные технические характеристики ASIC JASMINER X16-Q:

• поддерживаемые алгоритмы работы – ETCHASH&ETHASH;
• хешрейт (монеты ETC, ZIL, OCTA, ALT, ETHW, CLO и другие) – 1950-2050 MH/s;
• максимальный размер DAG – до 8 гигабайт;
• уровень шумапри работе – менее 40 децибелл;
• энергетическая эффективность — до 3.3 MH/Watt (0.32 J/MH);
• потребляемая электрическая мощность – 620 ватт;
• охлаждение активных компонентов – принудительное воздушное;
• габаритные размеры – 445mm*132.5mm*443 мм;
• вес – 10 кг.

На задней стенке корпуса JASMINER X16 расположены разъемы подключения к питанию 220 вольт, компьютерной сети (антенна Wi-Fi или LAN), а также для подключения карты памяти:

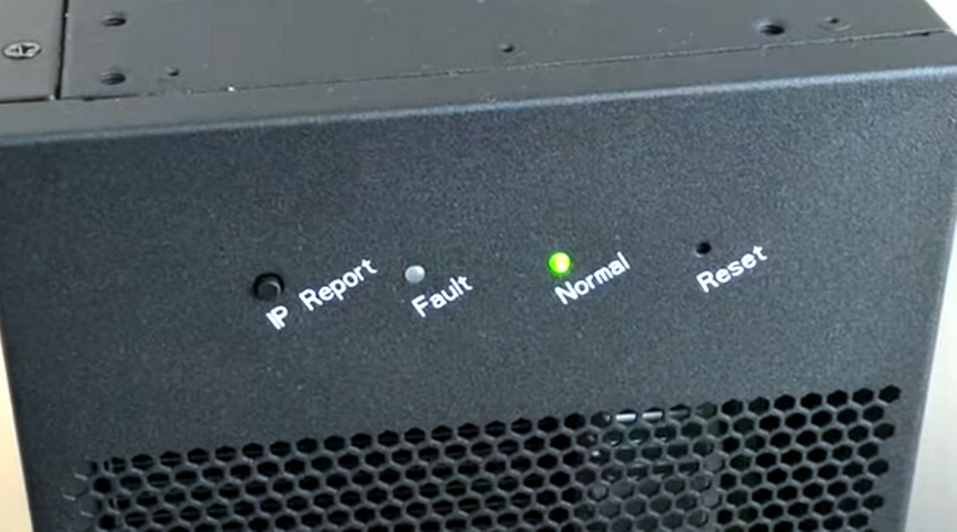

Спереди имеются индикаторные светодиоды, сигнализирующие о состоянии устройства:

Питание устройства (12 вольт) обеспечивается с помощью блока питания мощностью 1200 ватт (при подключении к сети напряжением 180-240 вольт), модель BP-F-1200-12-ML производства Suzhou YeeGo Power Tech Co., Ltd.

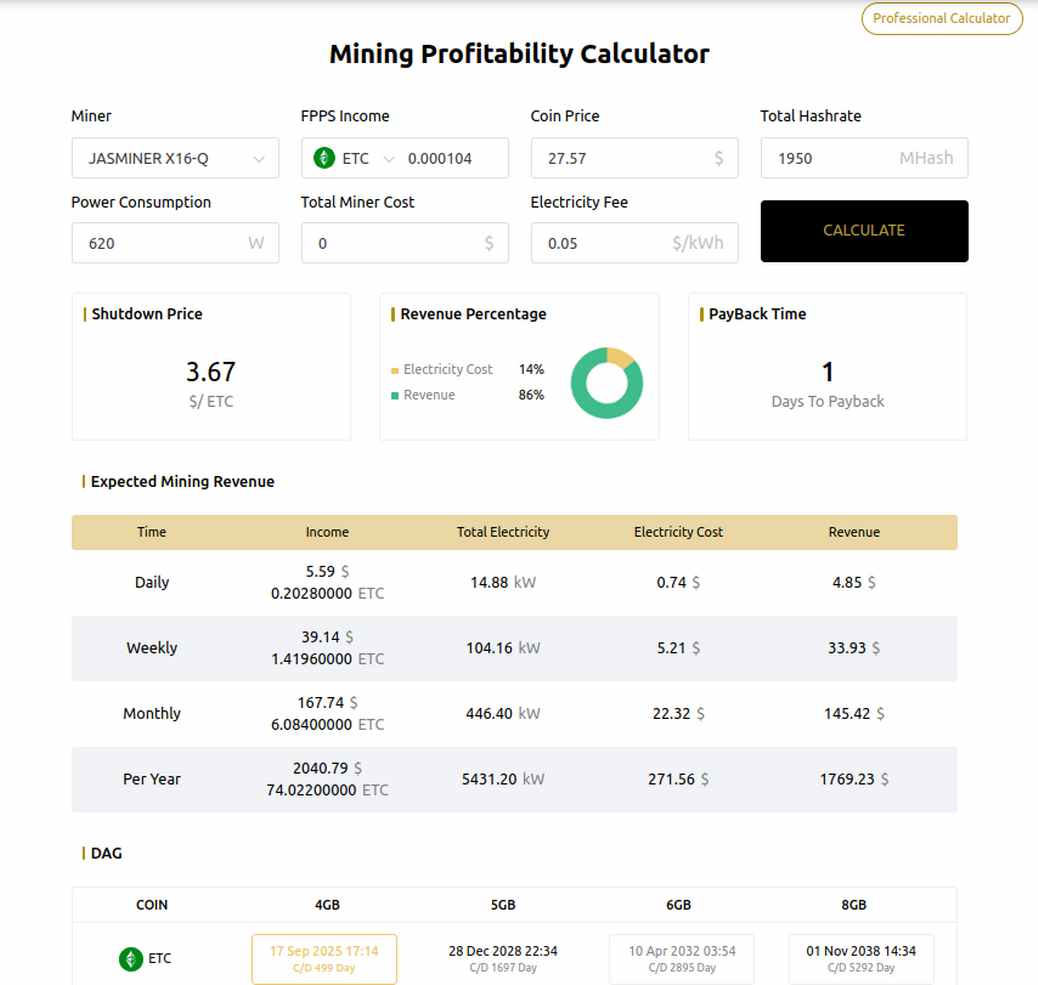

Доход от майнинга на JASMINER X16 можно оценить с помощью калькулятора на сайте jasminer, раздел support/calculator:

В серии JASMINER X16 имеется и более экономичная, а также разогнанная версия этого аппарата — JASMINER X16-Q Pro с хешрейтом 2050 MH/s при потреблении 520 ватт.

В ассортименте компании JASMINER имеются и более серьезные варианты оборудования для майнинга, например, ASIC JASMINER X16-P с хешрейтом 5.8 GH/s (ETCHASH&ETHASH) при потреблении 1.9 кВт. Правда этот вариант больше подходит для профессионального (промышленного) майнинга, так как при работе он имеет уровень шума порядка 70 децибелл.

Аппаратные особенности ASIC JASMINER X16-Q

Главным вычислительным чипом майнера является энергоэффективная микросхема Sunline синего цвета с маркировкой JASMINER X16 (их в этой модели три штуки):

Каждый из хеш-чипов ASIC-а охлаждается с помощью обдуваемого радиатора с четырьмя теплопроводящими трубками:

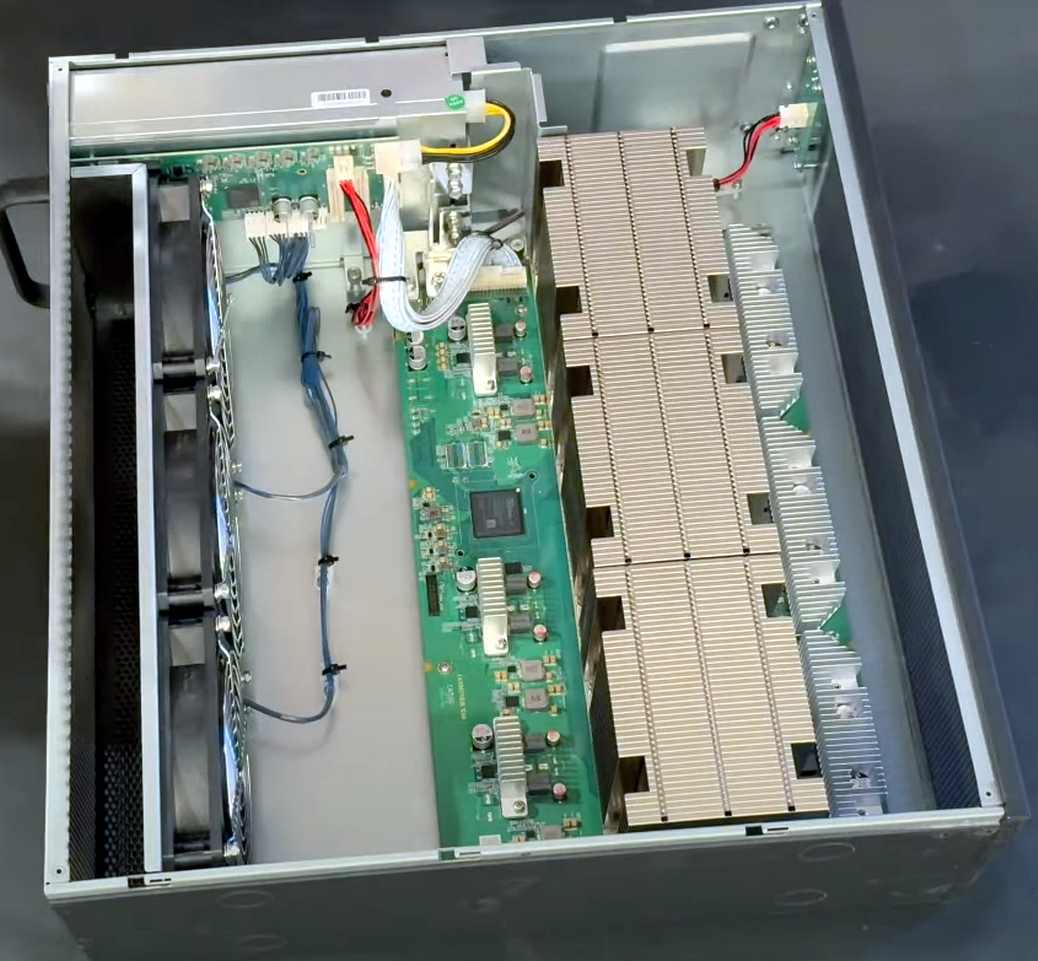

Плата управления JASMINER X16-Q с SoC-микросхемой Xilinx ZYNQ XA7Z020:

ZYNQ XA7Z020 – это программируемая микросхема со встроенным 28-нм ARM-процессором Cortex-A9, созданная компанией AMD. К контрольной плате подключаются три 120-мм вентилятора охлаждения серверного 3U-корпуса ASIC-а JASMINER X16-Q с маркировкой D1225C12B6ZP производства Nidec Server Corp (12V, 0.3A, 4 PIN).

Плата управления имеет три разъема для подключения хеш-плат, хотя в модели JASMINER X16-Q задействован только один. Полная комплектаця реализована в ASIC JASMINER X16-P.

На хеш-плате ASIC JASMINER X16-Q используется FPGA-чип AMD XILINX Spartan-7 – XC7S75-1FGGA676C (произведен на Тайване), управляющий микросхемами памяти DDR3-типа с быстродействием до 1,866 Mb/s:

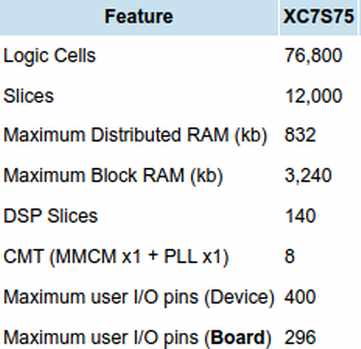

Микросхема XILINX– XC7S75 с 676 FPBGA-контактами произведена по 28-нм техпроцессу, содержит 76800 логических ячеек, работает с частотой 464.25MHz. Напряжение питания XILINX– XC7S75 = 1 вольт.

Благодаря наличию 8 гигабайт памяти для размещения DAG, JASMINER X16-Q в 2024 году является одним из лучших ASIC-ов для майнинга на алгоритмах ETCHASH и ETHASH.
