Информация, изложенная в данной статье, является субъективным изложением мыслей автора, ни в коем случае не является призывом к каким либо действиям.

Компания Intel в период с 2015 по 2020 годы выпускала четыре основные линейки процессоров под сокет LGA 1151 (он же Socket H4):

• первое поколение CPU LGA 1151 v1 — 6 и 7-е линейки (Skylake и Kaby Lake);

• второе поколение процессоров LGA 1151 v2 — 8 и 9-е линейки (Coffee Lake и Coffee Lake Refresh).


Количество и расположение контактов процессорного разъема LGA 1151 на материнских платах всех поколений одинаково, но для шестой и седьмой линейки задействуется меньше контактов. В связи с этим материнские платы для CPU LGA 1151 v1 официально не могут работать с процессорами второго поколения (восьмой и девятой линейки).
Эта проблема во многих случаях успешно решается путем модификации BIOS и (для некоторых процессоров) с помощью изолирования некоторых контактов сокета. Аналогичная процедура также позволяет использовать серверные процессоры Xeon на бытовых материнских платах (подобный опыт описывается в статье «Установка процессора Xeon под сокет 1151 на обычную материнскую плату»).
Учитывая относительную дешевизну процессоров Intel для сокета LGA 1151 v1 вызывает интерес возможность их использования на материнских платах, изначально предназначенных для более новых CPU второго поколения (Coffee Lake и Coffee Lake Refresh).

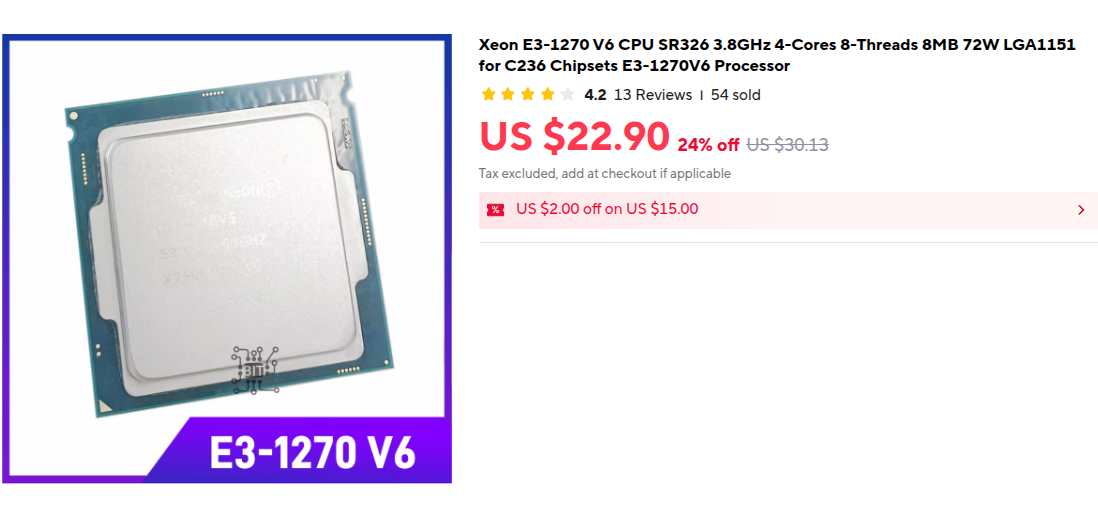

Например, процессор Xeon E3-1270 V6 на AliExpress можно купить за примерно 23 доллара:

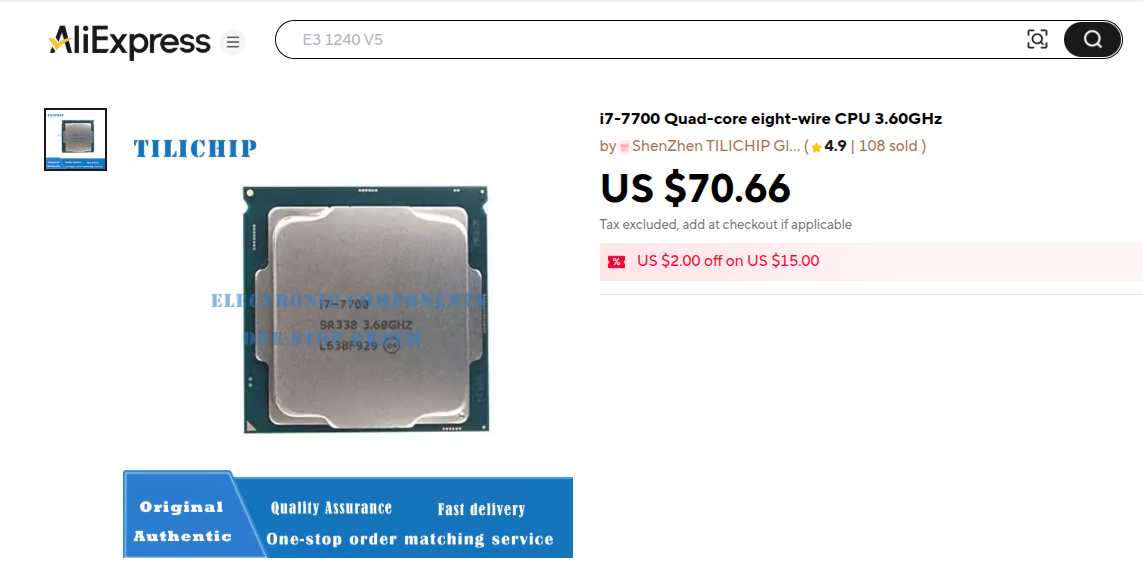

Его бытовой аналог, процессор Intel I7-7700, там же стоит в разы дороже (правда, он имеет встроенное видеоядро):

В линейке процессоров Intel LGA 1151 v2 производительность, сравнимую c Xeon E3-1270 V6 и Intel Core i7-7700, имеет шестиядерный CPU Intel Core-i5-8400:

Он стоит примерно как Intel Core i7-7700, поэтому извращаться с его установкой на платы первого поколения LGA 1151 особого смысла не имеет. Использование же Xeon E3-1270 V6 является экономически целесообразным. Кроме того, интересными вариантами являются процессоры типа Intel i7-6400T, Intel i7-6700, а также инженерные модели CPU с индексами QHQG, QHQJ, QHQF.

Процедура установки CPU gjl cjrtn LGA 1151 v1 на материнские платы под сокет LGA 1151 v2 не требует никаких аппаратных модификаций, нужно лишь модифицировать BIOS материнской платы, добавив поддержку нужного микрокода CPU. Это можно сделать, например, с помощью программы Coffe Lake. Затем требуется прошивка микропрограммы BIOS с помощью программатора или утилит, подобных intel flash programming tool (fpt).

Некоторые чипсеты материнских плат требуют сереьезной модификации BIOS для обеспечения запуска теоретически несовместимых процессоров (к ним относится, например, Intel H370). Практически стопроцентная гарантия работоспособности обеспечивается на таких чипсетах, как Intel Z370, Z390 и B365.

Модификация BIOS материнской платы ASRock B365M Pro4 для установки процессора SkyLake

Для установки CPU 6-7-го поколений на материнскую плату, предназначенную для процессоров 8-9 поколений, например, ASRock B365M Pro4, скачиваем с сайта производителя последнюю версию BIOS (архив B365M Pro4(L4.51A)ROM):

Затем разархивируем и открываем скачанный BIOS (файл B365MP44.51A) в программе CoffeeTime (лучше использовать самую последнюю версию, на момент написания статьи — релиз 0.99):

Затем нужно применить патчи в красных полях, нажав в нужной строке кнопку Apply. Эту же процедуру нужно провести на вкладке Extra.

Для добавления дополнительных микрокодов процессоров нужно нажать на многоточие в колонке Microcodes. Для добавления всех кодов может потребоваться обработка микропрограммы BIOS кнопкой Click to add extraspace:

Микрокоды процессоров 6-7-го поколений начинаются на 506. После очистки кода микропрограммы BIOS туда можно вписать все коды процессоров, имеющиеся в базе данных программы CoffeeTime. Для єтого нужно установить галочки в полях микрокодов и нажать кнопку Replace.

Для установки процессоров Xeon также нужно заменить код ME на корпоративный (нажать на поле CON, выбрать версию Corporate, активировать изменения кнопкой Replace):

Затем нужно выключить проверку ME (положение Disabled), нажав на кнопку обновить:

Кроме того, желательно пропатчить BIOS, применив модификации в строках VBIOS+GOP.

Модифицированная в CoffeeTime микропрограмма BIOS должна выглядеть так:

Вкладка Extra программы CoffeeTime 0.99 с модифицированным BIOS материнской платы ASRock B365M Pro4:

Затем нужно сохранить модифицированный BIOS и прошить его на микросхему флеш-BIOS материнской платы, желательно с помощью пргограмматора. Штатная программа прошивки BIOS обычно ругается на несовмпестимую прошивку, но для материнских плат с чипсетами 100-200-й серий можно отключить проверку в программе UBU (UEFI BIOS Updater).

Наличие своего программатора при модификации BIOS является очень желательным, так как позволяет быстро откатить изменения в случае неудачи.

После прошивки модифицированной микропрограммы BIOS на материнскую плату можно устанавливать теоретически несовместимый процессор. Автором этой статьи успешно используется энергоэффективный процессор Intel I5-6400T (первое поколение CPU под сокет 1151, шестая линейка процессоров Intel SkyLake) на плате ASRock B365M Pro4 с разъемом LGA 1151 v2:
