Ремонт монитора с самопроизвольно всплывающим окном регулировки яркости

Иногда на мониторах появляется неисправность, проявляющаяся в виде безконтрольного появления служебного меню настройки с как бы залипшим ползунком управления.

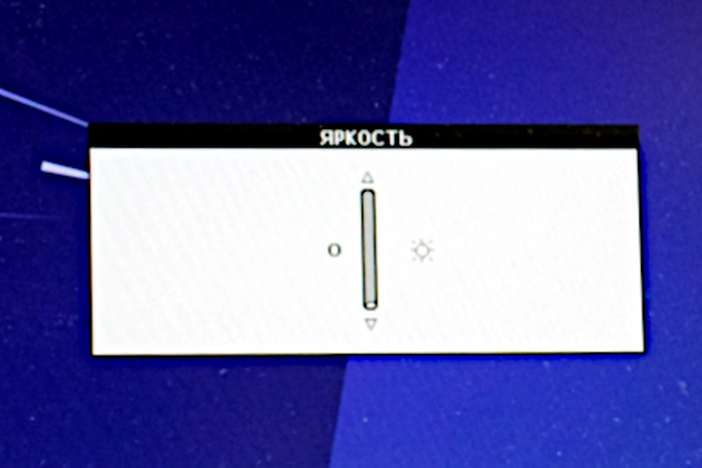

Например, на мониторе Philips 190CW7CS/00 после включения стало самопроизвольно появляться окно настройки яркости, которое было невозможно убрать. При этом ползунок регулировки Brightness был опущен до минимума, увеличить яркость другими кнопками управления было невозможно:

Монитор как бы самопроизвольно нажимал кнопку снижения яркости (Left), которая на вид соответствовала норме.

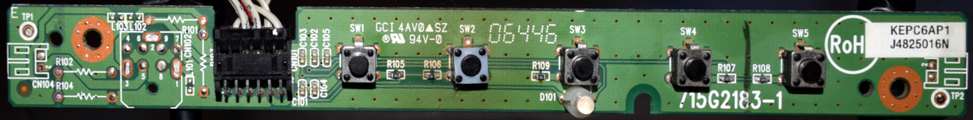

Кнопки управления монитором Philips 190CW7CS/00 на Control Board:

Из-за чего на мониторе без ведома пользователя появляется служебное меню?

Среди причин неправильного поведения монитора, при котором невозможно производить его настройку/убрать служебное меню, можно выделить следующие:

• переход по каким-либо причинам монитора в служебный режим, при котором блокируется управление;
• заедание механизма кнопки управления по какой-то линии, приводящее к самопроизвольному формированию управляющего сигнала;
• выход из строя электронных элементов в поврежденной цепи управления.

Как избавиться от самопроизвольно появляющегося меню настройки монитора?

Выход из служебного режима монитора обычно затруднений не вызывает. Он производится с помощью нажатия комбинации определенных кнопок (в зависмости от конкретной модели). Искомое сочетание можно найти в Service Manual-ах и на профильных ресурсах в интернете.

Например, монитор Philips 190CW7CS может заблокироваться, перейдя в состояние OSD FUNCTION с помощью долговременного (более 10 секунд) нажатия кнопки OK. В результате он блокируется, появляется сообщение OSD Main Controkls Locked:

Отключить блокировку можно повторным долгим нажатием кнопки OK.

Кроме того, в нем есть заводской режим AGING, для перехода в который на отключенном от видеокарты мониторе нужно одновременно нажать кнопки AUTO и MENU + кнопка включения. Он должен пропадать после отключения питания.

При наличии аппаратной проблемы в мониторе его нужно разобрать и проверить цепи управления на наличие неисправности.

Как починить монитор с неисправной линией управления?

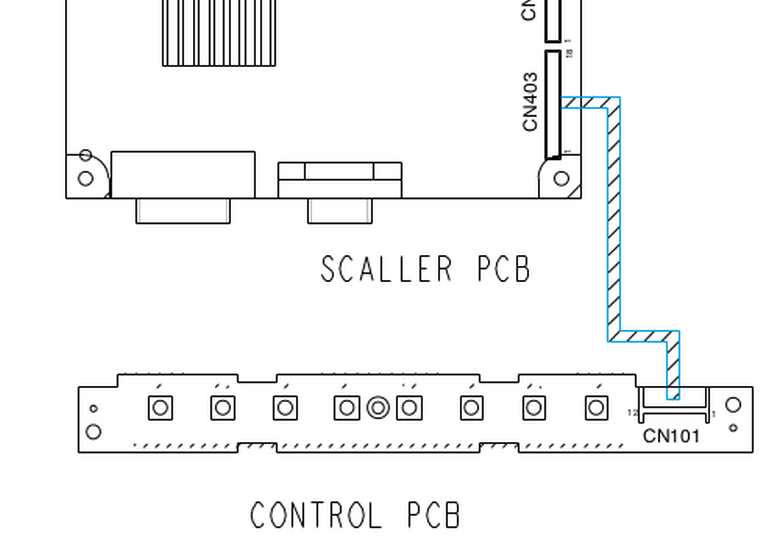

Для ремонта необходимо получить доступ к плате контроля:

Для этого разбирается монитор: аккуратно отщелкиваются крепежные элементы корпуса, откручиваются винты, удерживающие плату с кнопками и аккуратно отсоединяется ее шлейф.

После этого снова проверяется работа монитора. В случае неисправности платы контроля, после отключения шлейфа самопроизвольно появляющееся окно настройки должно исчезнуть.

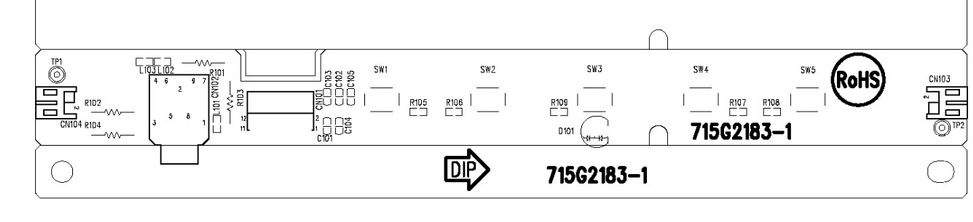

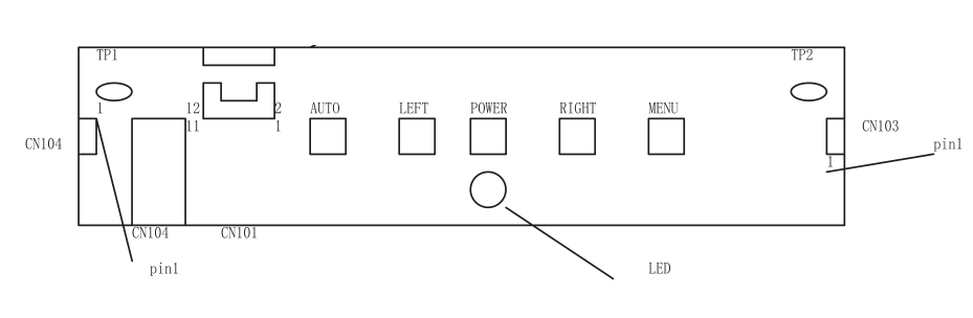

Если это так, причина неисправности таится именно в плате контроля, на которой расположены кнопки управления:

Управление настройками монитора производится с помощью подачи логических сигналов на плату скалера. Например, на мониторе Philips 190CW7CS в нормальном состоянии (кнопка не нажата) по каждой линии управления проходит сигнал напряжением +3.3 вольта (логическая единица). При нажатии кнопки происходит закорачивание этого сигнала на GND через резистор, что приводит к формированию сигнала управления по соответствующей линии.

Управляющим сигналом является снижение напряжения до определенного уровня, ниже номинала логической единицы. Для «1» вольтаж должен соответствовать номиналу 2.7–3.3 (или 5) вольт, для нуля — 0-0.8V. Неопределенное состояние между этими значениями позволяет получить третий сигнал управления (в данном случае — снижение уровня яркости).

При проверке неисправного монитора выяснилось, что в нормальном состоянии, при ненажатой кнопке снижения уровня яркости, от нее на плату скалера (управления) идет напряжение порядка 2.6 вольт (неопределенное состояние), при норме — 3.3 вольта. Это и приводило к срабатыванию цепи управления яркостью (активировалась кнопка ее снижения).

При отсоединении этой линии от платы управления самостоятельно всплывающее окно настройки пропадало, монитор работал в нормальном режиме (за исключением возможности снизить яркость соответствующей кнопкой).

Причиной неисправности являлась физическая неисправность кнопки снижения яркости.

Плата контроля монитора Philips 190CW7CS с замененной кнопкой SW2:

Интересно отметить, что измерение сопротивления и емкости между контактами отключенной кнопки в замкнутом и разомкнутом состоянии отклонений от нормы не показывали. На первый взгляд кнопка была полностью исправной, без проблем замыкала и размыкала цепь на отключенной от питания плате контроля. Со временем в ней окислились контакты и она стала вести себя как нелинейный элемент.

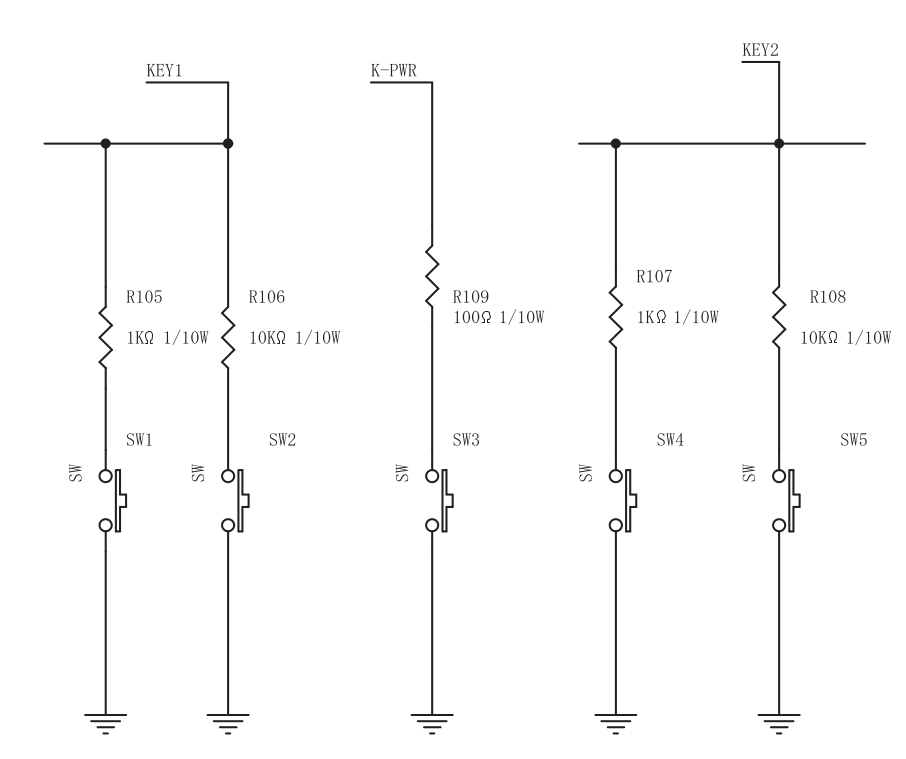

Часть схемы контроля с конопками управления служебными параметрами монитора Philips 190CW7CS:

На приведенной в качестве примера схеме кнопка SW2 отвечает за снижение яркости, SW1 — автонастройку. Управляющие сигналы по линии Key1 формируются путем коммутации напряжения +3.3 вольта через резистор R106 или R105 на «Землю».

При включении монитора на резисторе R106 (10 килоОм), даже без коммутации кнопкой SW2 на GND было выявлено падение напряжения порядка 0.6 вольт, которое и приводило к эффекту искусственного залипания кнопки снижения яркости.

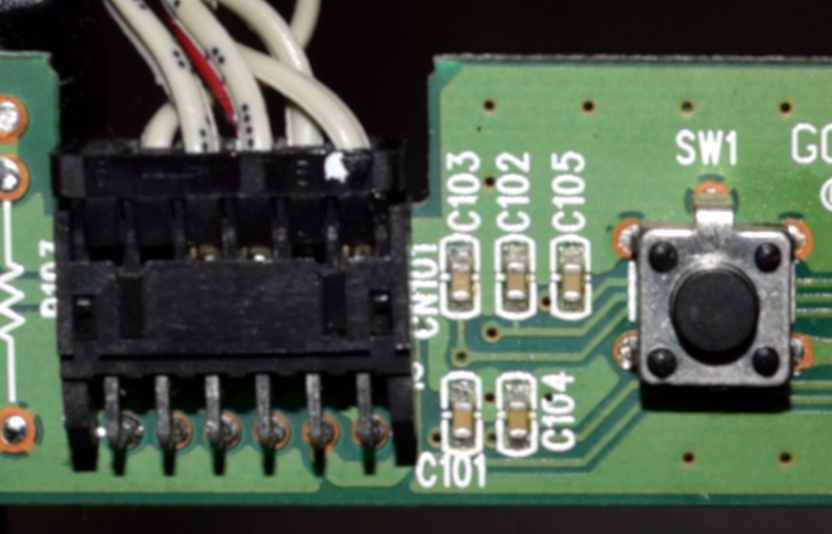

Такую проблему также могут вызвать неисправные фильтрующие керамические конденсаторы в цепи управления (в случае их пробоя):

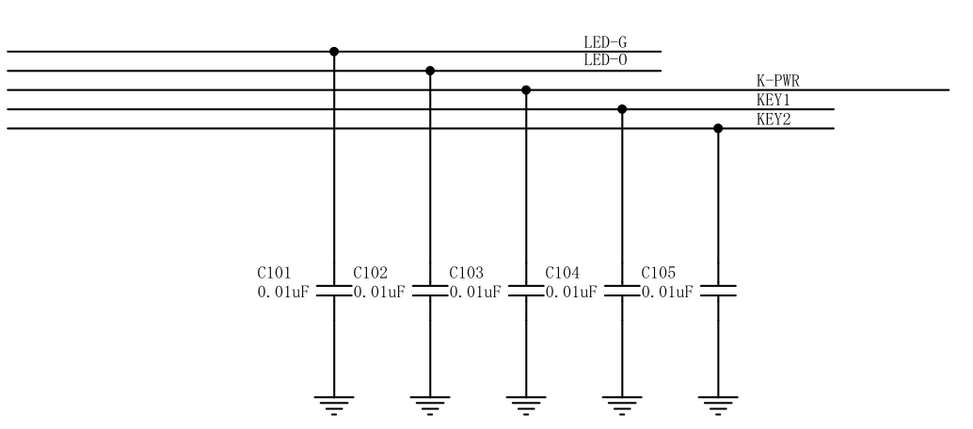

Керамические конденсаторы, фильтрующие ВЧ-помехи на схеме контроля монитора Philips 190CW7CS:

При ремонте монитора стоит также произвести профилактическую замену отслуживших элеткролитических конденсаторов.

Так как проблемы с управлением обычно возникают у довольно старых мониторов, то в них от времени они могут испортиться. В связи с этим желательно проверить все платы монитора на наличие подозрительных/вздутых электролитов и, в случае необходимости, заменить их.

Заключение

Для выявления неисправности, связанной с самопроизвольным появлением служебного окна контроля параметров работы монитора, нужно проверить соответствующую линию управления.

Причиной неисправности в большинстве случаев является выход из строя кнопки управления, либо керамических конденсаторов на линии контроля.

Для поиска неисправности нужно проверить напряжение по проблемному каналу в замкнутом и разомкнутом состоянии кнопки. Вольтаж должен соответствовать значению, которое измерено по соседним, рабочим линиям.
