При ремонте современной аппаратуры иногда возникает необходимость замены контроллера импульсного блока питания. При этом не всегда есть возможность подобрать и установить полностью идентичную микросхему, что связано с отсутствием таковой в закромах наличии.

Не всегда есть возможность приобрести в разумное время и за адекватную цену нужный чип в магазине, особенно если нужно вернуть к жизни устройство уже вчера…

В этом случае можно попробовать установить схожий по характеристикам ШИМ-контроллер с аналогичной разводкой выводов. В крайнем случае можно установить и микросхему с другой распиновкой, но тогда придется обеспечить ее правильное включение.

При выборе микросхемы для замены контроллера силовых ключей нужно обращать внимание не только на расположение пинов, но и на соответствие основных технических параметров заменямого чипа.

Как подобрать подходящую замену микросхемы ШИМ-контроллера?

Точный подбор подходящей замены микросхемы ШИМ-контроллера включает выполнение следующих шагов:

1. Определить основные параметры микросхемы, которую необходимо заменить. К ним относятся: производитель, модель, тип корпуса и важные технические характеристики (напряжение питания VCC, максимальный ток нагрузки, необходимость подключения драйвера и др.).
2. Провести поиск замены в каталогах производителей электронных компонентов (включая онлайн-ресурсы, официальные сайты производителей микросхем и форумы).
3. Сравнить основные технические характеристики и параметры подобранной и заменяемой микросхем, чтобы убедиться, что подобранный чип является подходящим.
4. Убедиться, что новая микросхема совместима со схемой, на которую она будет установлена. При этом неоюходимо обращать внимание на соответствие сигналов управления (частота ШИМ-сигнала, обратная связь и т.д.), совместимость с другими компонентами схемы.
5. Проверить наличие альтернативных замен для выбранной микросхемы, чтобы убедиться, что выбранная замена является наилучшей (по соответствию корпуса и выводов, пределам рабочих напряжений, токов, КПД и т.д.).
6. Изучить документацию на подобранный чип, в особенности типовую схему подключения и рекомендации по использованию микросхемы, чтобы убедиться, что ее установка будет произведена правильно.
7. После замены провести тестирование на практике, чтобы убедиться, что замена работает надлежащим образом, не перегревается (для этого очень удобно использовать тепловизор) и не оказывает негативного влияния на работу других узлов/компонентов.

При подборе микросхемы, управляющей работой силовых ключей нужно определить назначение использующихся выводов, питающее напряжение, допустимые токи и напряжения, частоту работы.

Лучше всего найти в интернете datasheet на подлежащую замене (неисправную) switching-микросхему, узнать тип корпуса, изучить назначение используемых выводов, питающее напряжение, максимальный рабочий ток и необходимую обвязку, а затем подобрать подходящую замену.

При поиске замены ШИМ-контроллера нужно учитывать конкретную схему. В общем случае можно выделить следующие, наиболее важные выводы микросхем, управляющих силовыми ключами:

1. Вход управления (EN) – вход, через который производится управление включением или выключением ШИМ-контроллера.
2. Выход ШИМ-сигнала (PWM) – основной выход, через который передается импульсный сигнал, управляющий нагрузкой (ключевыми транзисторами или сборкой).
3. Выход опорного напряжения (VREF) – выход, предоставляющий опорное напряжение, которое может быть использовано для установки уровня ШИМ-сигнала.
4. Вход обратной связи FB (FeedBack) или сравнения (COMP) – вывод, на который поступает сигнал обратной связи, используемый для сравнения с опорным напряжением и регулирования уровня ШИМ-сигнала.
5. VCC — Voltage Collector-to-Collector, питание, вывод для подачи напряжения, питающего микросхему (для биполярных транзисторов), обычно плюс. Измеряется относительно GND. Для полевых транзисторов может использоваться обозначение VDD.
6. GND — GrouND, общий вывод (обычно минусовой).
7. Drain — Drain (сток), выход схемы.
8. N.C — Not Connected, не используется.
9. Drv — выход для подключения драйвера.
10. Входы синхронизации (SYNC) – входы, которые позволяют синхронизировать работу нескольких ШИМ-контроллеров.
11. Входы настройки (ADJ, CT) – входы, которые позволяют настроить параметры работы ШИМ-контроллера, такие как частота и скважность импульсов.

Важность каждого вывода ШИМ-контроллера может зависеть от конкретного применения и ремонтируемого устройства, поэтому необходимо тщательно изучать его схему, документацию на микросхему для определения наиболее важных пинов и особенностей режима работы.

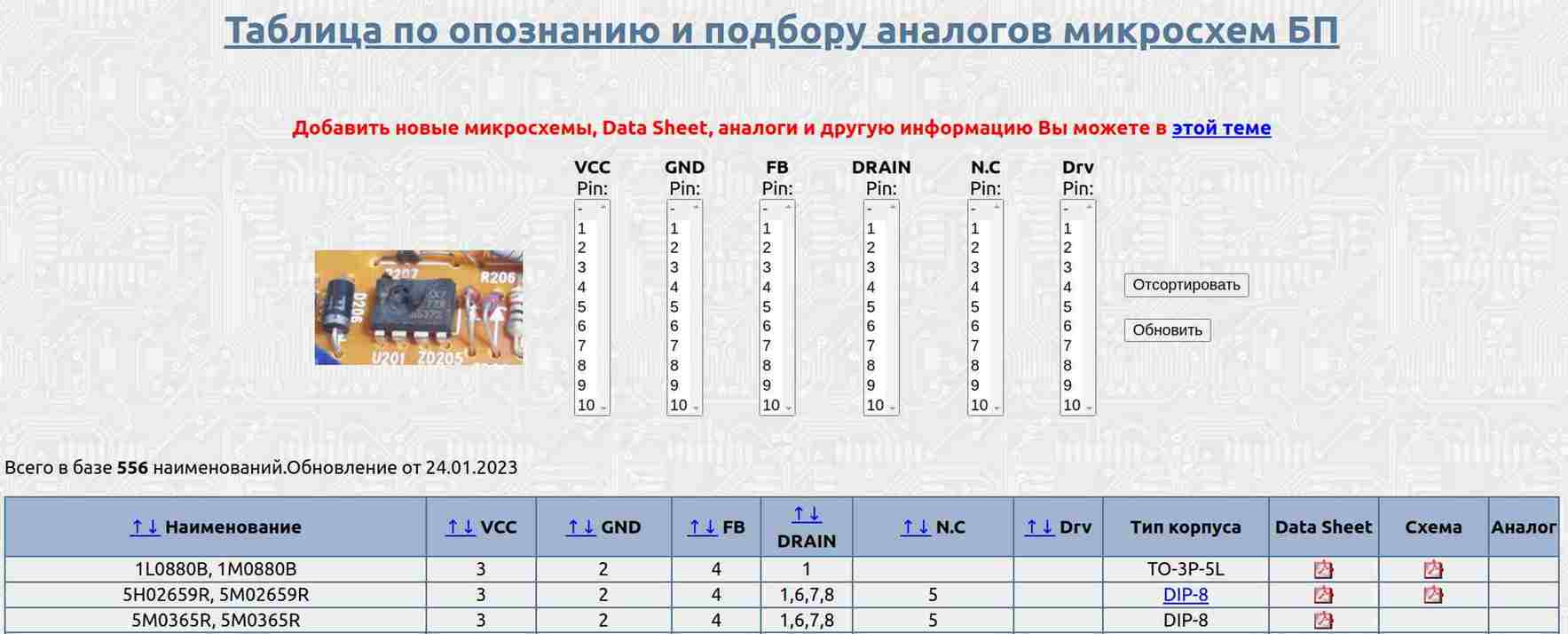

При поиске аналога очень удобно использовать специализированные онлайн-сервисы, например, на сайте remont-aud.

Здесь есть возможность задать расположение основных выводов (VCC, GND, FB, Drain, N.C и Drv), а затем подобрать подходящую микросхему по типу корпуса и основным рабочим параметрам.

Используя интерактивную форму на этом сайте можно даже определить маркировку сгоревшей микросхемы, или чипа с затертым корпусом. Для этого нужно найти пины, на которые приходят основные напряжения и сигналы, а затем ввести эти значения в форму поиска.
